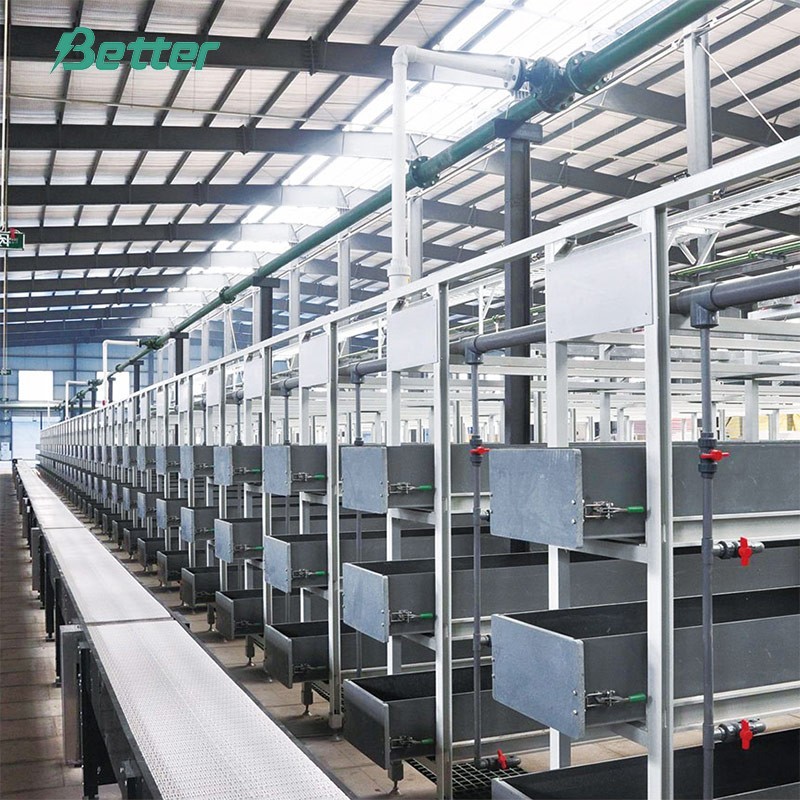

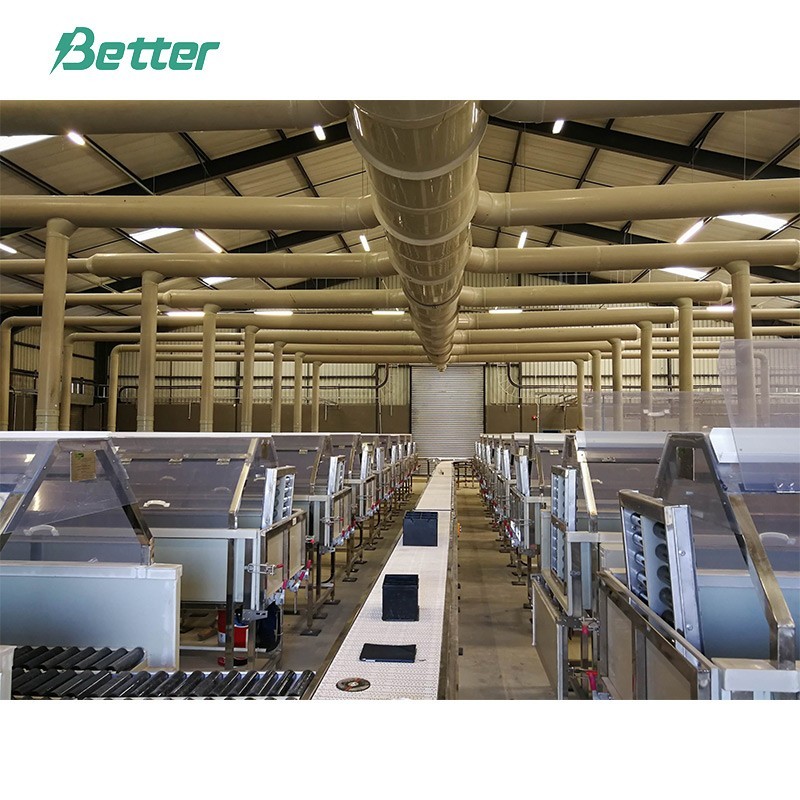

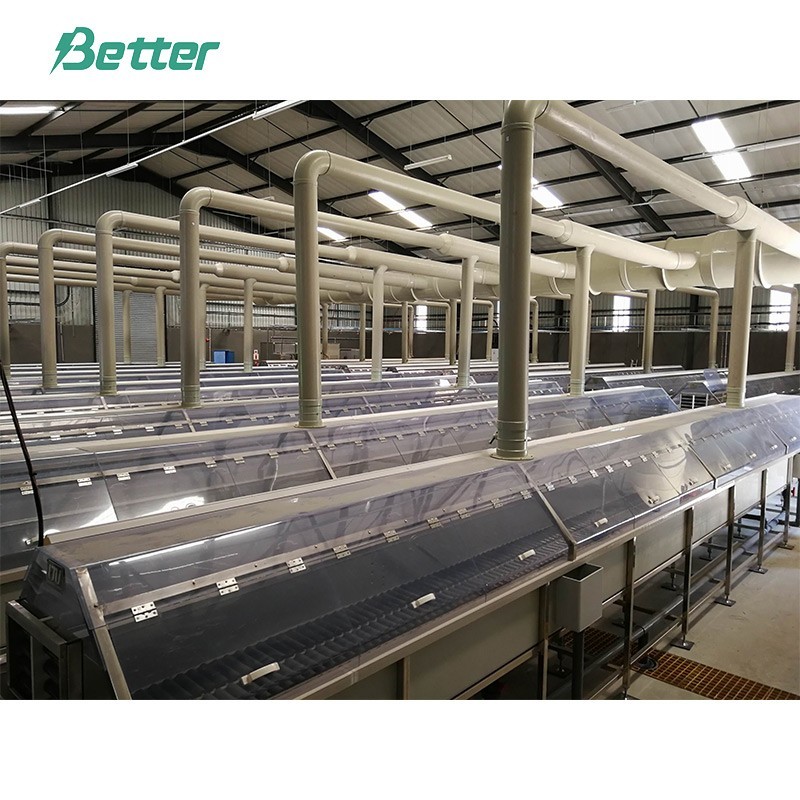

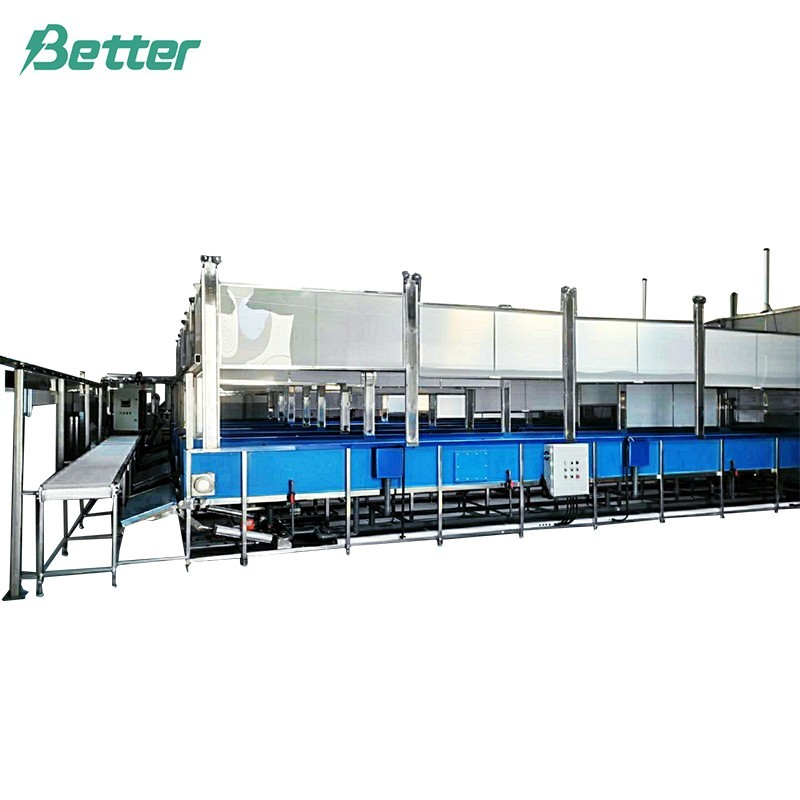

Baño de agua de carga de batería

I.Generalidades

Esta propuesta está diseñada para el baño de agua de carga de baterías, utilizado principalmente para la formación de agua de refrigeración de baterías de plomo-ácido.

Después de llenar con ácido, el transportador automático transferirá las baterías al final del baño de agua de carga de baterías. El operador moverá manualmente las baterías al baño de agua de carga, encenderá la entrada de agua. Cuando el agua alcance el nivel de agua preestablecido, apague la entrada. Cuando se complete la carga, apague manualmente el sistema, drene el agua del tanque y mueva las baterías al transportador. El transportador moverá automáticamente las baterías al siguiente proceso.

II. Rendimiento técnico principal

1. Baño de agua de carga de batería (tanque único)

1.1. El tanque está hecho de PVC de alta calidad (negro), espesor = 14 mm.

1.2. El marco está hecho de tubos cuadrados 40*40 de acero inoxidable 304. Los pies de nivelación ajustables en la parte inferior del marco están hechos de acero inoxidable 316L (±25 mm).

1.3. Dimensión del tanque: ancho de un solo tanque de 1 m, longitud total de 11 m, altura efectiva de 0,24 m.

1.4. Material de la cubierta del baño de agua de carga: PVC transparente de alta calidad, grosor ≥ 3 mm;

1.5. Campana de succión de baño de agua de carga: Soporte de acero inoxidable, con placa de cubierta de PVC transparente de alta calidad, espesor ≥8 mm;

1.6. Material para montaje de tubería de válvula de entrada/salida en el fondo del tanque: UPVC; diámetro ≥40 mm;

1.7. Placa de bloqueo de agua en ambos lados del tanque: Las dos placas actúan como puertas de cierre. La hebilla instantánea de acero inoxidable es fácil de usar y proporciona un gran sellado para garantizar que no haya fugas de agua. Cada placa está equipada con cuatro hebillas de acero inoxidable 304.

1.8. La posición de desbordamiento se determina en el sitio de acuerdo con la altura de la batería, para garantizar que no haya fugas.

1.9. Cada tanque tiene 2 entradas de agua, 4 rebosaderos y 2 salidas de agua. El diámetro de entrada es DN40, el diámetro de salida es DN65; todas las tuberías son de PVC.

2. Transportador de rodillos en el tanque

2.1. Cada baño de agua está equipado con cinco filas de rodillos de PVC;

2.2. Distancia entre rodillos: 15 rodillos/m, distancia entre rodillos: 70 mm, altura desde el rodillo hasta el suelo: 750±25 mm.

2.3. Especificaciones del rodillo: φ50 mm, rodillo de PVC;

2.4. Diámetro del eje: φ8 mm, varilla estirada en frío 316L;

2.5. La capacidad de carga máxima para un solo rodillo es de 30 kg;

2.6. Soporte de rodillos: espesor 20 mm, placa de PVC.

2.7. Longitud del rodillo: 215 mm;

tercero Características especiales del diseño

1. Innovación de material: este producto está hecho de PVC de alta resistencia a la corrosión con acero inoxidable. El material es más confiable con una larga vida útil. El material cumple con el estándar nacional a prueba de fuego V2, reduce activamente el riesgo de incendio en el equipo debido a la llama abierta.

2. Diámetro del rodillo: 8 mm, con instalación de ranura para un fácil desmontaje. Utiliza acero inoxidable 316L y cada rodillo tiene una capacidad de carga máxima de no menos de 35 kg.

3. Diseño artesanal perfecto: el tanque utiliza PVC transparente de 5 mm de espesor en los dos lados superiores. Esto crea mejores condiciones de trabajo visibles por la noche y en días con menos luz ambiental. Tubo de succión ubicado justo en la parte superior del tanque; reducir el tamaño de las campanas de aspiración originales. Esto reduce y optimiza los trabajos artesanales involucrados en la fabricación del cuerpo del tanque.

4. Formas innovadoras de presionar y sujetar las placas finales del tanque. Las placas finales utilizaron las hebillas de liberación rápida para sujetar. Las hebillas están hechas de acero inoxidable 304, que se pueden bloquear y liberar fácilmente. Los dos lados inferiores de la placa final tienen puntos de pivote giratorios, todo lo que se necesita es un tirón rápido para soltar. Las patas de nivelación ajustables tienen un tope de goma para garantizar que las patas de nivelación no se dañen durante la apertura/cierre de la placa frontal.

5. La temperatura dentro del tanque se puede detectar automáticamente, cuando la temperatura alcance la temperatura establecida, descargará agua automáticamente.

6. El tanque de agua está equipado con una caja de desbordamiento, el nivel de agua se puede ajustar.

7. En la parte superior de la campana de succión, hay una abertura de succión para gases ácidos, equipada con una válvula de aire ajustable.
