Solución de diseño de línea para paquetes de baterías de litio de almacenamiento de energía

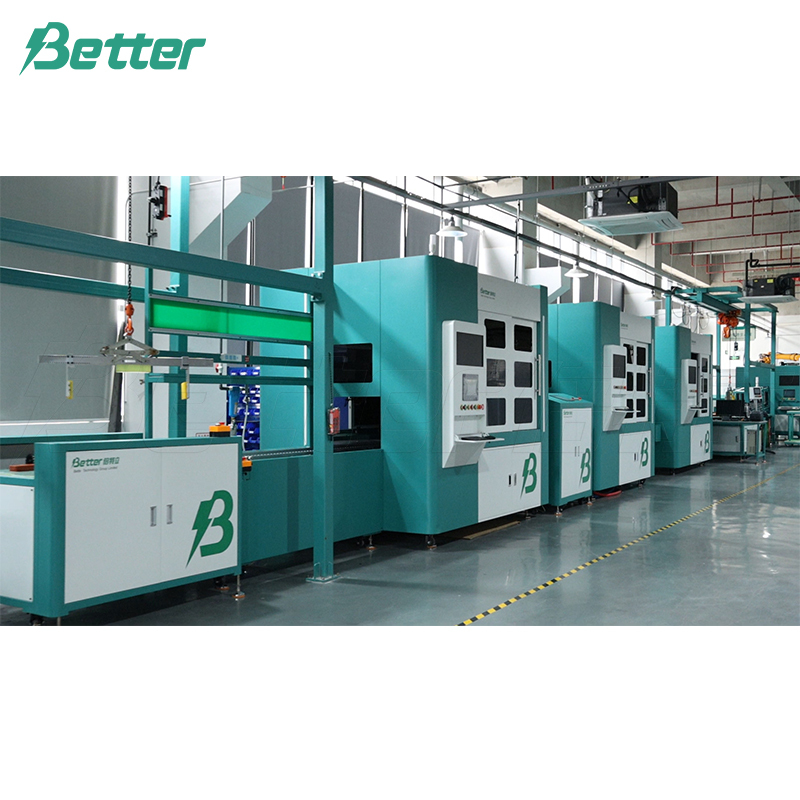

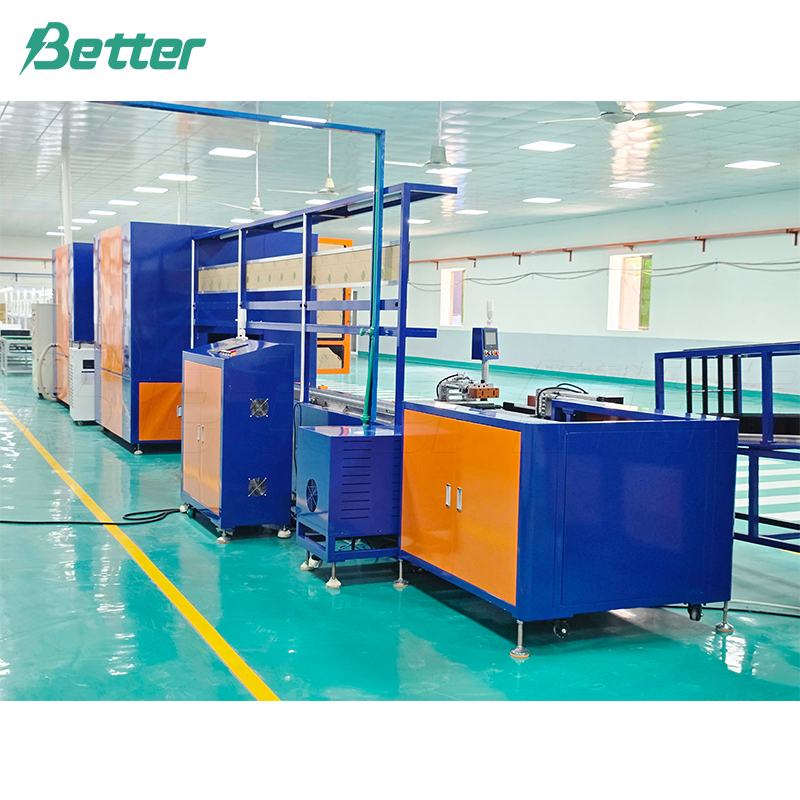

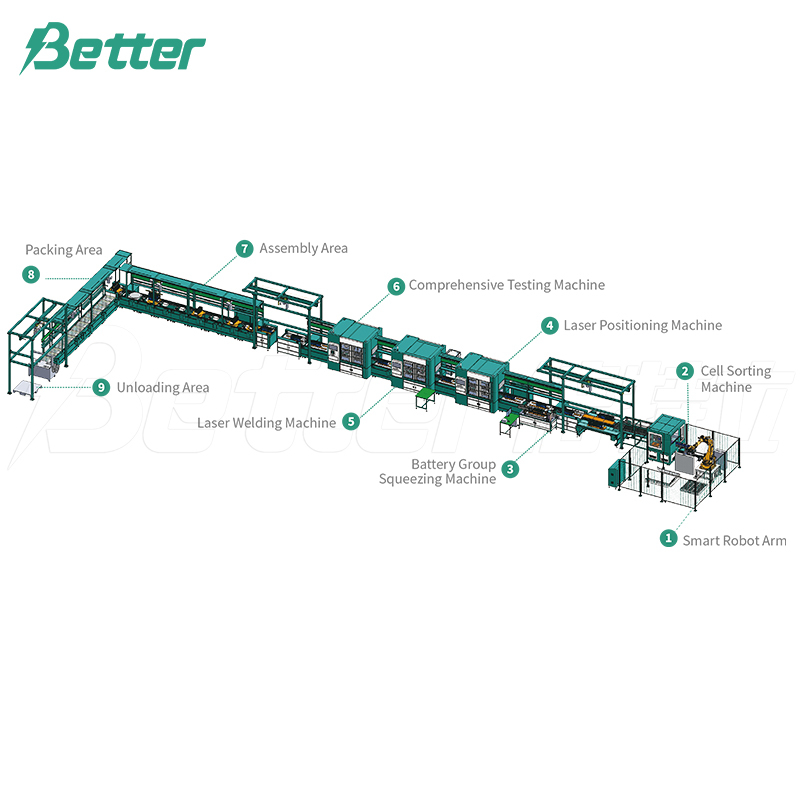

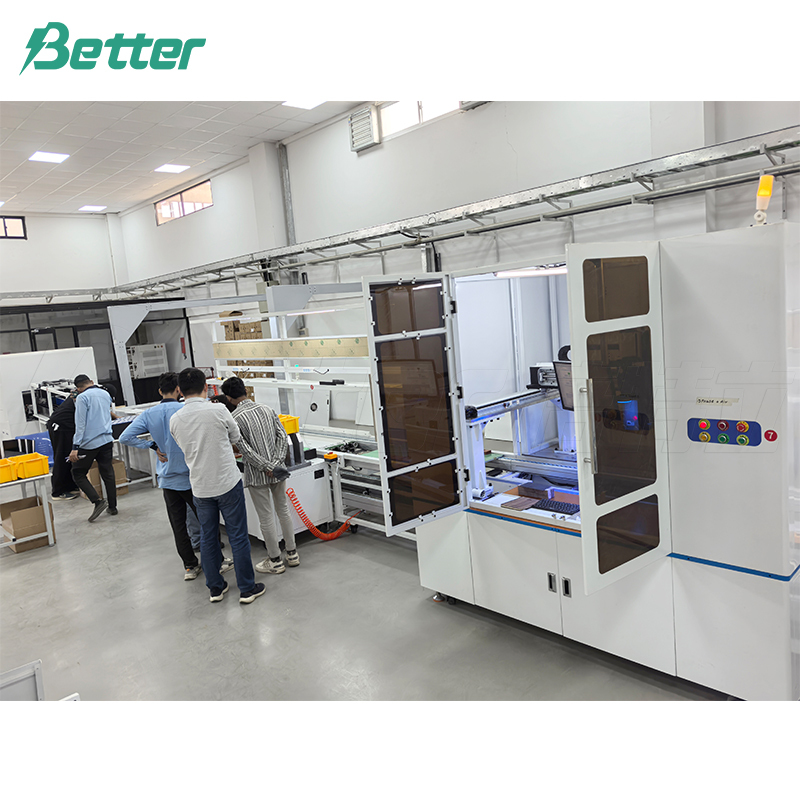

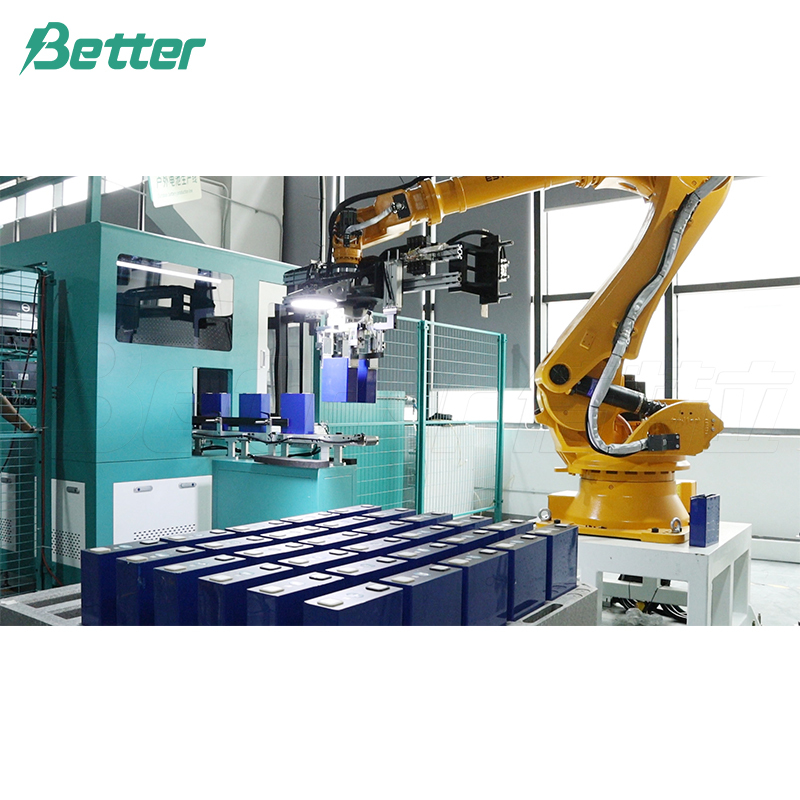

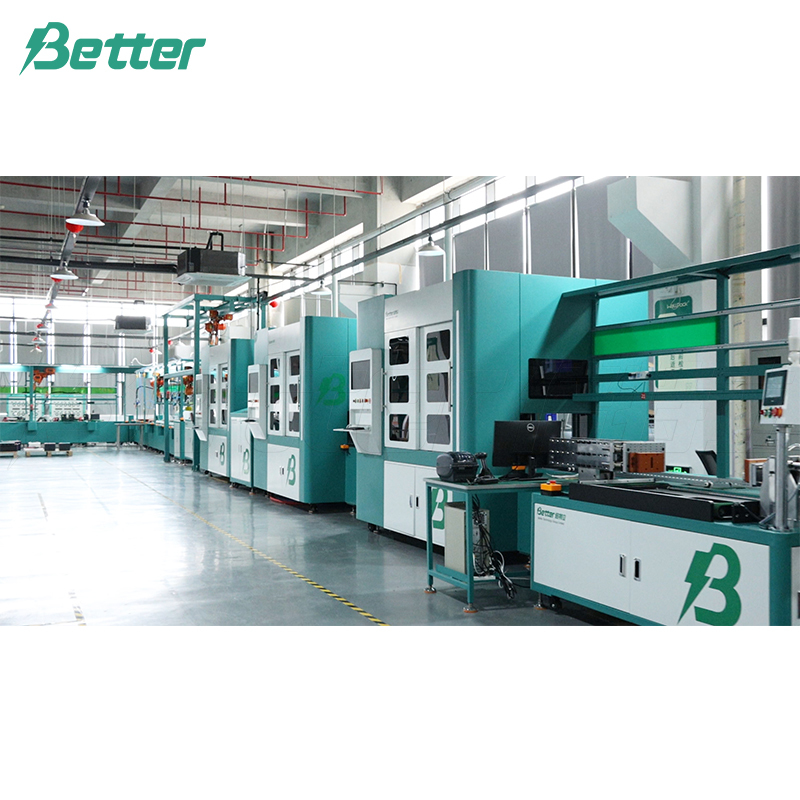

Esta línea gestiona todo el proceso de producción de módulos de células prismáticas, que incluye: alimentación de células, soldadura de células, soldadura de estaño de la placa de circuito BMS e inspección final.
- información
Nota técnica
Esta línea gestiona todo el proceso de producción de módulos de células prismáticas, incluyendo la alimentación de las células, la soldadura de las mismas, la soldadura de estaño de la placa de circuito BMS y la inspección final. Admite tanto el funcionamiento coordinado como el independiente, con interfaces intuitivas y sistemas de control separados para cada unidad. Es fácil de operar y mantener.
Parámetros técnicos
| Artículo | Indicador | Observación |
|---|---|---|
| Indicador de capacidad | Eficiencia: 6-8 ppm | Tomando como ejemplos la celda de 280/314 Ah y el módulo 1P13S. El tiempo de operación manual no está incluido. |
| Potencia total | ≤150 kW | |
| Dimensiones (largo*ancho*alto) | 37174*12000*3100 mm | El producto real puede variar debido a pequeñas tolerancias dimensionales o estructuras personalizadas. |
| Tasa de operación de la línea de equipos | ≥95% | Tasa de operación del equipo = (Tiempo de funcionamiento – Tiempo de inactividad) / Tiempo de funcionamiento. Se excluye el tiempo de inactividad causado por factores ajenos al equipo. |
| Tasa de fallos de una sola máquina | ≤1%, Cálculo: tiempo de falla / tiempo de operación de la línea de producción (Nota: Basado en un tiempo de operación acumulado de 30 días) | Las fallas de los equipos que duren ≤10 minutos no se contabilizan. |
| Temperatura ambiente | -15℃-55℃ | Humedad: 20%-90% |
| Presión de suministro de aire | 0,5 ~ 0,6 MPa | |
| Voltaje de potencia | 220V/380V-50Hz/60Hz | |
| Capacidad de carga | ≤500 kg/m² | |
| Requisitos de instalación | Superficie plana, sin vibraciones ni golpes. |
