Máquina dispensadora de epoxi

La máquina dispensadora de epoxi se aplica para dispensar el epoxi en la tapa de la batería, de modo que la caja de la batería y la tapa de la batería estén selladas para la batería VRLA.

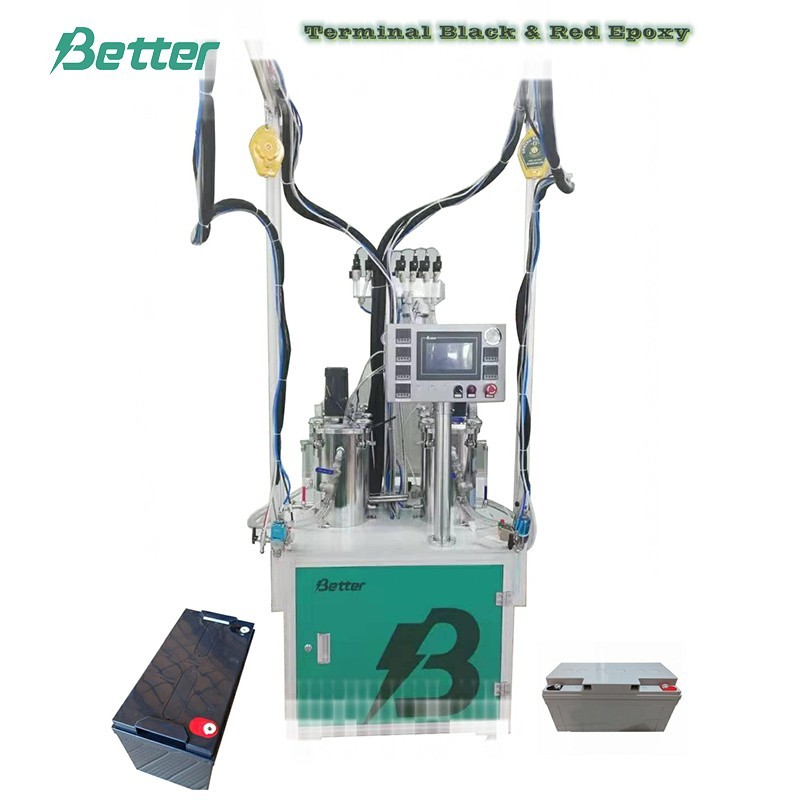

Máquina dispensadora de epoxi disponible en diferentes tipos, para sellado de tapa de batería y sellado de terminales/postes de batería.

  • BETTER
  • PORCELANA
  • información
  • vídeo

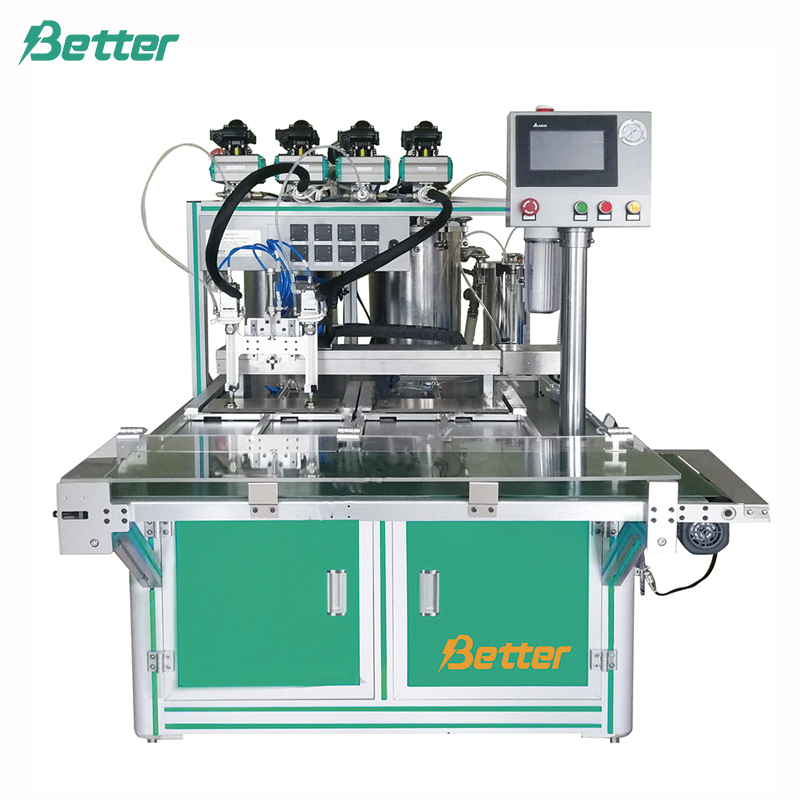

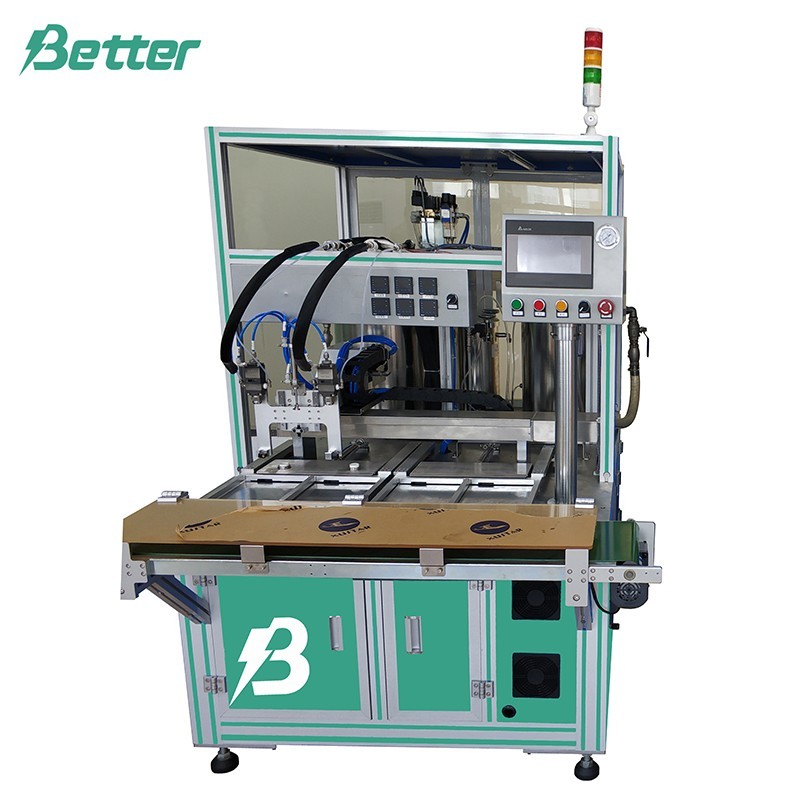

Máquina dispensadora de epoxi

1. Introducción

1.1 Modelo: BP580-B2 (medición de sistemas dobles)

1.2 Capacidad de producción: 12V100Ah, 200 piezas/hora

1.3 Dimensión (L*W*H): 1800mm×1100mm×1800mm

1.4 Epoxi/pegamento aplicable: epoxi para dispensación de cubiertas

Proporción 1,5: 100:100~100:10, ajustable

1.6 Rango de trabajo: 600 (X)* 600 (Y)* 100 (Z) mm

1.7 Estación: estaciones dobles, cada tamaño de estación es 300 (W)*600(L)*80(H)

1.8 Precisión de proporción: ±3%

1.9 Precisión de salida de pegamento: ±3g (cuando el volumen de salida de pegamento es >1g)

1.10 Método de medición: servomotor + bomba de engranajes

1.11 Método de transmisión: servomotor

1,12 Potencia: CA 380 V, 50 HZ, 0,5-1,5 KW

1.13 Temperatura de trabajo: Humedad 20~90%, Temperatura 0~40℃



2. Composición del equipo

2.1 Marco: compuesto por perfil de aluminio tipo carga pesada; la superficie tiene tratamiento de electroforesis; El color es plateado, la chapa es azul oscuro.

2.2 El cilindro de pegamento está equipado con vacío a presión y el material del cilindro es SUS304.

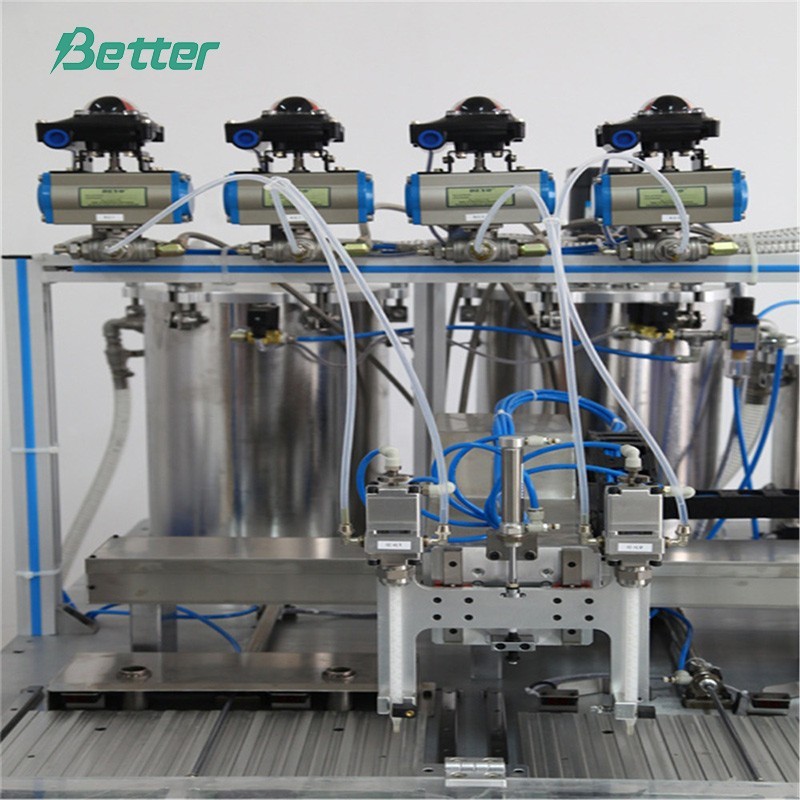

2.3 Bomba de engranajes dosificadora de precisión de 2 grupos (4 piezas) como módulo de control de salida de pegamento

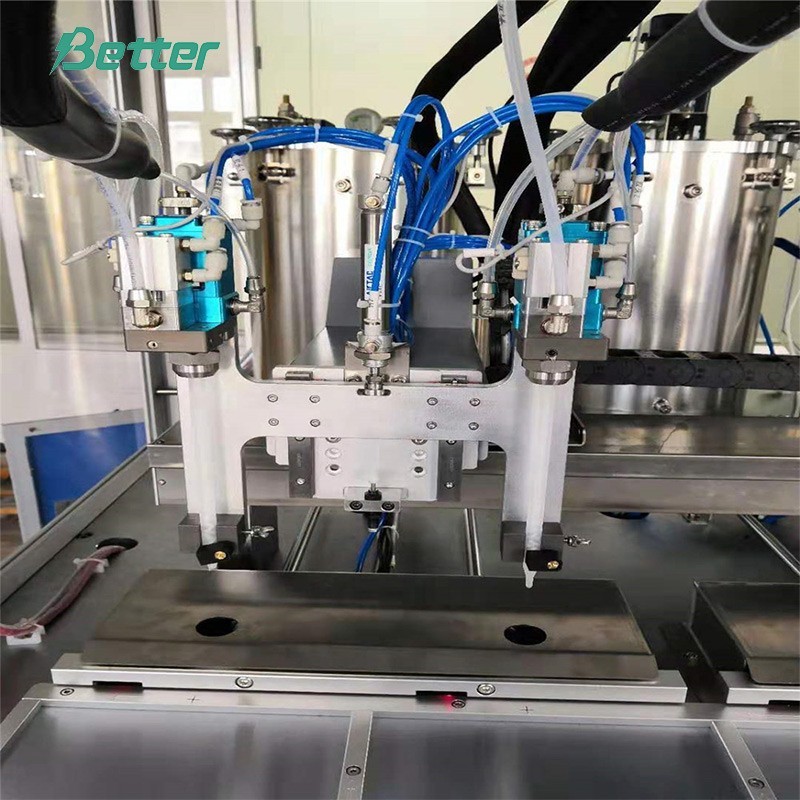

2.4 Módulo de pistola dosificadora

2.5 Módulo de limpieza automática

2.6 Módulo de control eléctrico automático



3. Principio

La máquina está controlada por el PLC, la interacción hombre-máquina y la configuración y recuperación de parámetros se realiza a través de la pantalla táctil. El epoxi sale cuantitativamente con la fuerza del servomotor accionando la bomba de engranajes dosificadora de precisión, y el epoxi AB se mezcla mediante el módulo de mezcla estática, logrando la dosificación mediante el módulo de pistola dispensadora.



4. Características

4.1 Selección diversificada del método de trabajo: el usuario puede seleccionar la dosificación por punto fijo, volumen fijo o por tiempo.

4.2 La mayor parte del material está hecho de acero inoxidable SUS304 y perfil de aluminio, fácil de mantener limpio y mantenimiento.

4.3 Con sistema anticurado: Cuando la máquina esté parada, dispensará el epoxi con sincronización automática de forma cuantitativa, evitando que el tubo dispensador se solidifique y se bloquee.

4.4 Con sistema de limpieza automática: Inicie el procedimiento de limpieza automática, las boquillas se moverán automáticamente al punto de limpieza y finalizarán la limpieza.

4.5 Con un manipulador de tres ejes de alta precisión para la dispensación, el rango es (X) 600 mm* (Y) 600 mm *(Z)100 mm, precisión repetida ±0,02 mm;

4.6 Con barril de mezcla al vacío, que proporciona succión al vacío para una alimentación ininterrumpida.

4.7 Con función de calentamiento a temperatura constante

4.8 El sistema de salida de pegamento está equipado con una función de succión automática, lo que garantiza que no haya epoxi redundante.

4.9 La salida de epoxi tiene una válvula de filtro en forma de Y, que evita que otros elementos entren en el cuerpo de la bomba.

4.10 Cuando hay un bloqueo en el tubo, existe protección contra sobrepresión, en caso de que el tubo se agriete y el conector se caiga.

4.11 El procedimiento finalizará o emitirá una alarma cuando no haya presión de aire o cuando la presión de aire no pueda cumplir con el requisito.
