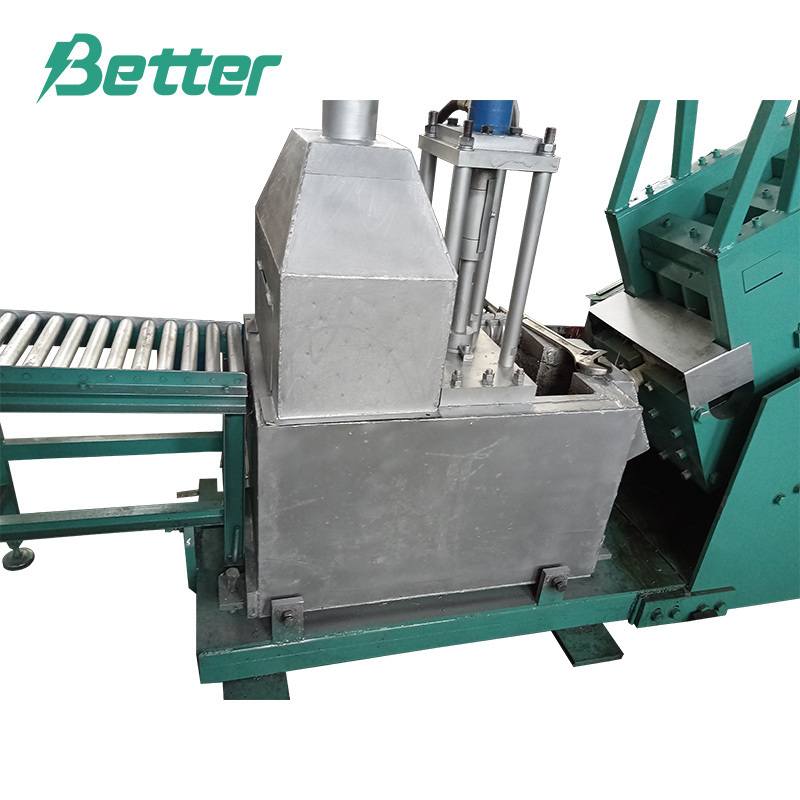

Máquina PDC de placa de batería tubular

METROes ttécnico PAGparámetros:

1. Capacidad de producción:

2V15 espinas, panel grande, ≥2 piezas/min;

2V19 espinas, panel grande, ≥2 piezas/min;

Batería de vehículo eléctrico, paneles dobles, ≥2 paneles dobles/min

2. La longitud máxima del panel grande es de 420 mm; La longitud máxima del tipo de vehículo eléctrico es de 320 mm.

3. El diámetro del lomo se determinará en función de la longitud del lomo. Si la columna es más corta, el diámetro podría ser menor; en general, el lomo de 430 mm de largo deberá tener un diámetro ≥3 mm; El lomo de la batería de un vehículo eléctrico es ≥2 mm.

4. La gama de aleaciones de fundición a presión es amplia, puede usar aleación de plomo y antimonio, también puede usar aleación de plomo y calcio, generalmente la aleación con bajo contenido de antimonio es más fácil de formar.

5. El PDC adopta un sistema hidráulico. El control eléctrico adopta un control semiautomático/manual y el equipo está equipado con un interruptor de protección de seguridad confiable para garantizar la seguridad de los operadores.

6. El sistema eléctrico adopta un sistema de control PLC y el equipo se opera con una interfaz hombre-máquina.

7. Se adopta control automático para el calentamiento del recipiente de plomo y del molde. El molde y el sistema hidráulico están equipados con un sistema de refrigeración.

8. El molde está hecho de acero especial para moldes.

9. El recipiente de plomo del PDC está equipado con una cubierta recolectora de polvo; el usuario sólo necesita conectarlo con el tubo de ventilación.

10. El PDC está equipado con una máquina cizalla para diferentes dimensiones de la rejilla. La misma serie solo necesita ajustar la herramienta de corte y luego puede cortar diferentes rejillas, diferentes series necesitan cambiar la herramienta de corte.

11. La potencia total del equipo es de 45kw.

12. Dimensión del equipo: 4100x1000x1500mm.

13. La máquina PDC está equipada con un molde de 1 pieza, una máquina cizalla de 1 pieza y un elevador de molde de 1 pieza.

Requisitos: el usuario deberá preparar una fuente de alimentación de 380 V, una tubería neumática, una tubería de agua de refrigeración y una tubería de eliminación de polvo para el equipo. Para ahorrar costos de producción, el agua de refrigeración se puede enfriar mediante un tanque autoprovisto.

Además, se requiere agente desmoldeante durante la producción, y el agente desmoldeante utilizado durante una semana se envía con la máquina.

Dibujo de contorno: Se requiere piso de cemento de concreto horizontal para la instalación. El esquema del dispositivo es el siguiente:
