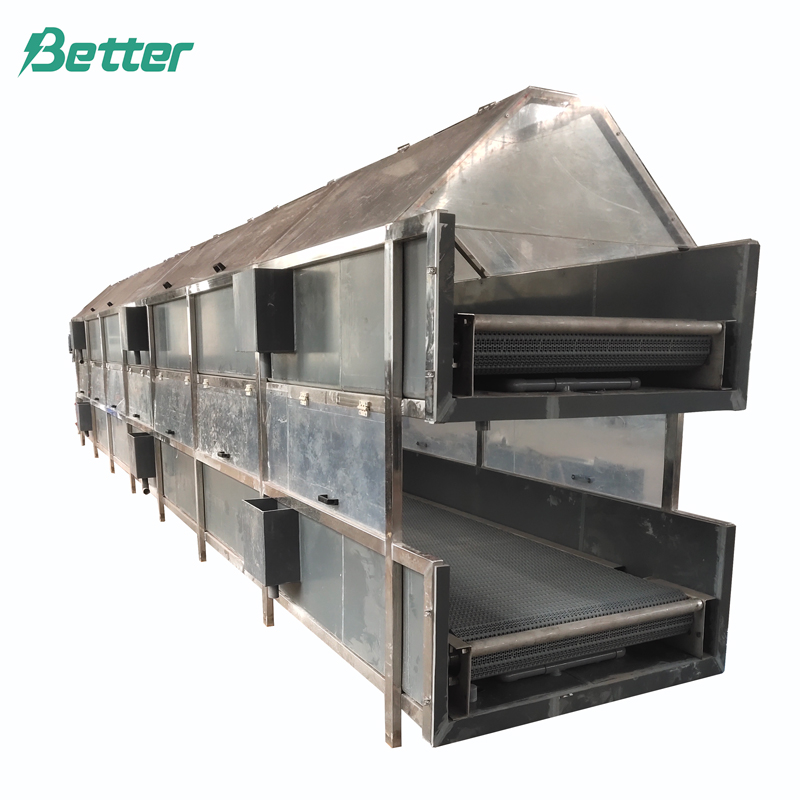

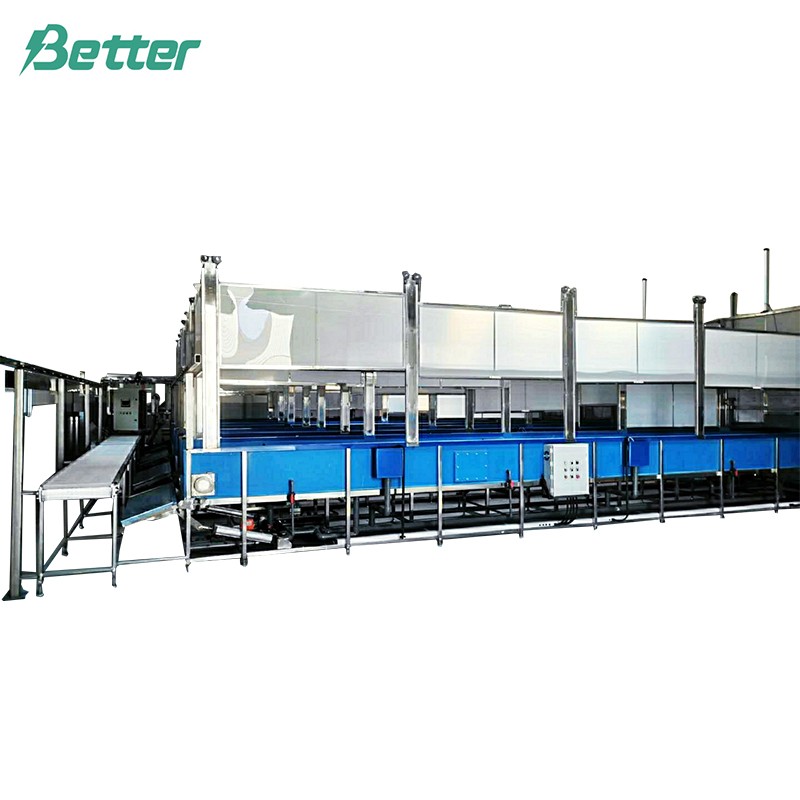

Baño de agua para carga de baterías

I. General

Esta propuesta está diseñada para el baño de agua de carga de baterías, utilizado principalmente para la formación de sistemas de refrigeración por agua de baterías de plomo-ácido.

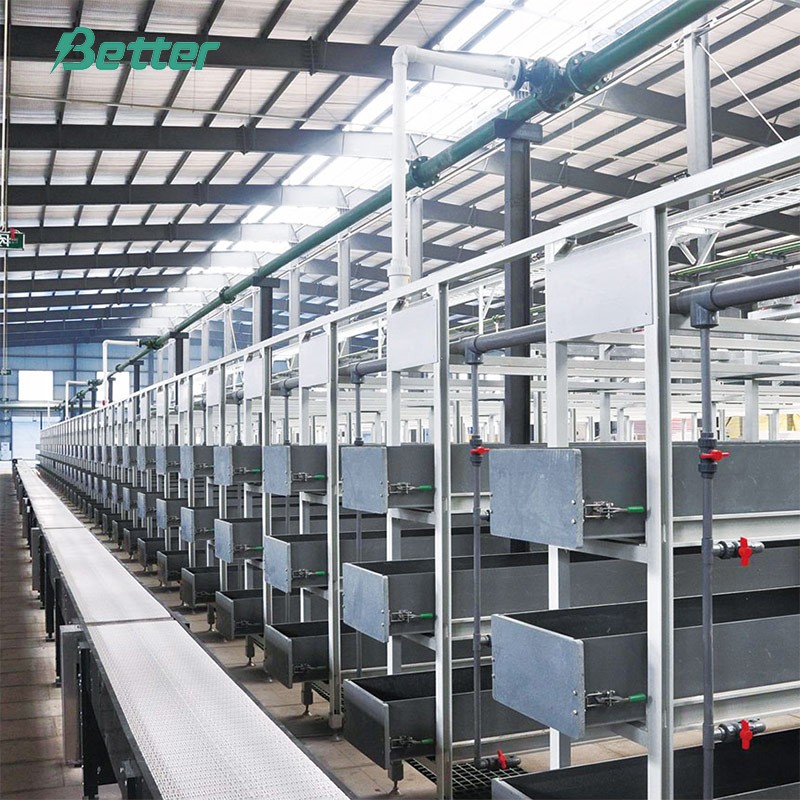

Tras llenar el depósito de ácido, la cinta transportadora automática traslada las baterías al final del baño de carga. El operario introduce manualmente las baterías en el baño de carga y abre la entrada de agua. Cuando el nivel de agua alcanza el nivel preestablecido, cierra la entrada. Una vez finalizada la carga, apaga manualmente el sistema, vacía el depósito y coloca las baterías en la cinta transportadora. Esta las traslada automáticamente al siguiente proceso.

II. Rendimiento técnico principal

1. Baño de agua para carga de baterías (tanque individual)

1.1. El tanque está hecho de PVC de alta calidad (negro), espesor = 14 mm.

1.2. El marco está hecho de tubos cuadrados de acero inoxidable 304 de 40*40. Los pies niveladores ajustables en la parte inferior del marco están hechos de acero inoxidable 316L (±25 mm).

1.3. Dimensiones del tanque: ancho del tanque individual 1 m, longitud total 11 m, altura efectiva 0,24 m.

1.4. Material de la tapa del baño de agua de carga: PVC transparente de alta calidad, espesor ≥ 3 mm;

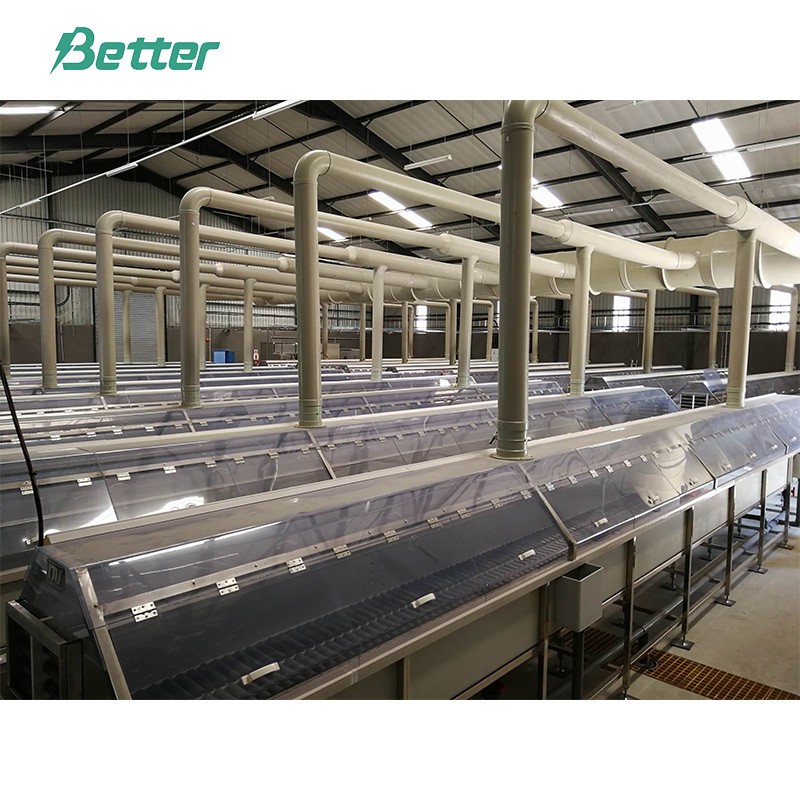

1.5. Campana extractora para baño de agua de carga: Soporte de acero inoxidable, con placa de cubierta de PVC transparente de alta calidad, espesor ≥ 8 mm;

1.6. Material para el accesorio de tubería de la válvula de entrada/salida en el fondo del tanque: UPVC; diámetro ≥40 mm;

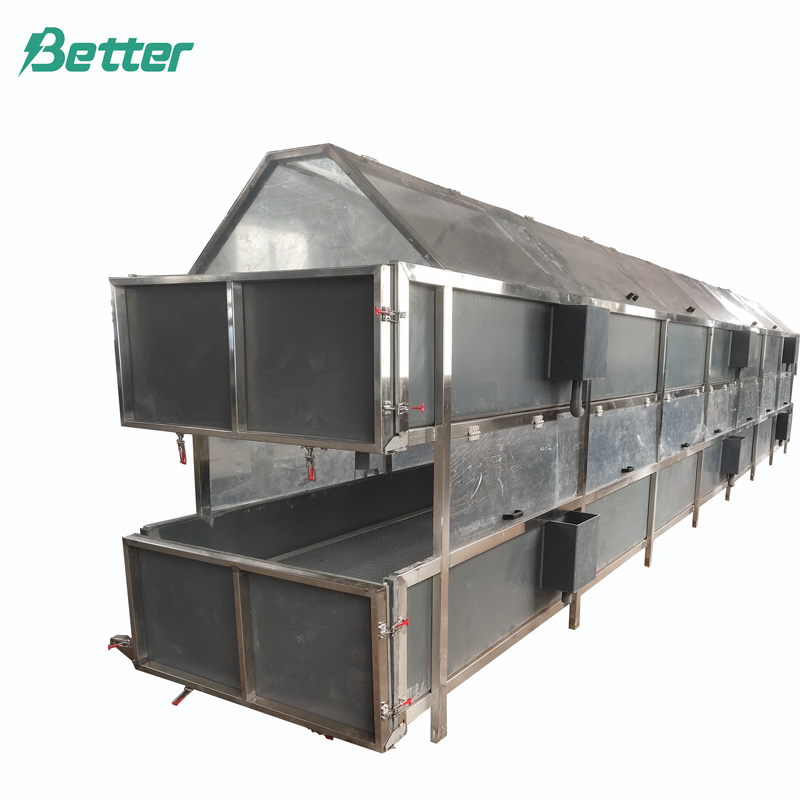

1.7. Placa de bloqueo de agua a ambos lados del tanque: Las dos placas funcionan como compuertas. La hebilla instantánea de acero inoxidable es fácil de usar y proporciona un sellado excelente para evitar fugas de agua. Cada placa está equipada con cuatro hebillas de acero inoxidable 304.

1.8. La posición de desbordamiento se determina en el sitio según la altura de la batería, para garantizar que no haya fugas.

1.9. Cada tanque tiene 2 entradas de agua, 4 rebosaderos y 2 salidas de agua. El diámetro de entrada es DN40 y el de salida es DN65; todas las tuberías son de PVC.

2. Transportador de rodillos en el tanque

2.1. Cada baño de agua está equipado con cinco filas de rodillos de PVC;

2.2. Distancia entre rodillos: 15 rodillos/m, separación entre rodillos: 70 mm, altura desde el rodillo hasta el suelo: 750 ± 25 mm.

2.3. Especificaciones del rodillo: φ50 mm, rodillo de PVC;

2.4. Diámetro del eje: φ8 mm, varilla estirada en frío de 316L;

2.5. La capacidad de carga máxima para un solo rodillo es de 30 kg;

2.6. Soporte de rodillos: espesor 20 mm, placa de PVC.

2.7. Longitud del rodillo: 215 mm;

III. Características especiales del diseño

1. Innovación en el material: Este producto está fabricado con PVC de alta resistencia a la corrosión y acero inoxidable. El material es más fiable y tiene una larga vida útil. Cumple con la norma nacional de resistencia al fuego V2, lo que reduce significativamente el riesgo de incendio en el equipo debido a las llamas.

2. Diámetro del rodillo: 8 mm, con instalación ranurada para facilitar el desmontaje. Fabricado en acero inoxidable 316L, cada rodillo tiene una capacidad de carga máxima de al menos 35 kg.

3. Diseño artesanal perfecto: El tanque utiliza PVC transparente de 5 mm de espesor en los dos lados superiores. Esto crea mejores condiciones de visibilidad durante la noche y en días con poca luz ambiental. El tubo de succión se ubica justo en la parte superior del tanque, lo que reduce el tamaño de las tapas de succión originales. Esto reduce y optimiza el trabajo artesanal involucrado en la fabricación del cuerpo del tanque.

4. Métodos innovadores para presionar y fijar las placas laterales del tanque. Las placas laterales se fijan mediante hebillas de liberación rápida. Estas hebillas, fabricadas en acero inoxidable 304, permiten un fácil bloqueo y desbloqueo. Los dos lados inferiores de la placa lateral cuentan con puntos de pivote giratorios que se liberan con un simple tirón. Los pies niveladores ajustables incorporan topes de goma para evitar daños durante la apertura y el cierre de la placa frontal.

5. La temperatura dentro del tanque se puede detectar automáticamente; cuando la temperatura alcanza la temperatura establecida, descarga el agua automáticamente.

6. El depósito de agua está equipado con una caja de rebosadero, lo que permite ajustar el nivel del agua.

7. En la parte superior de la campana de aspiración hay una abertura de aspiración para los humos ácidos, equipada con una válvula de aire ajustable.
