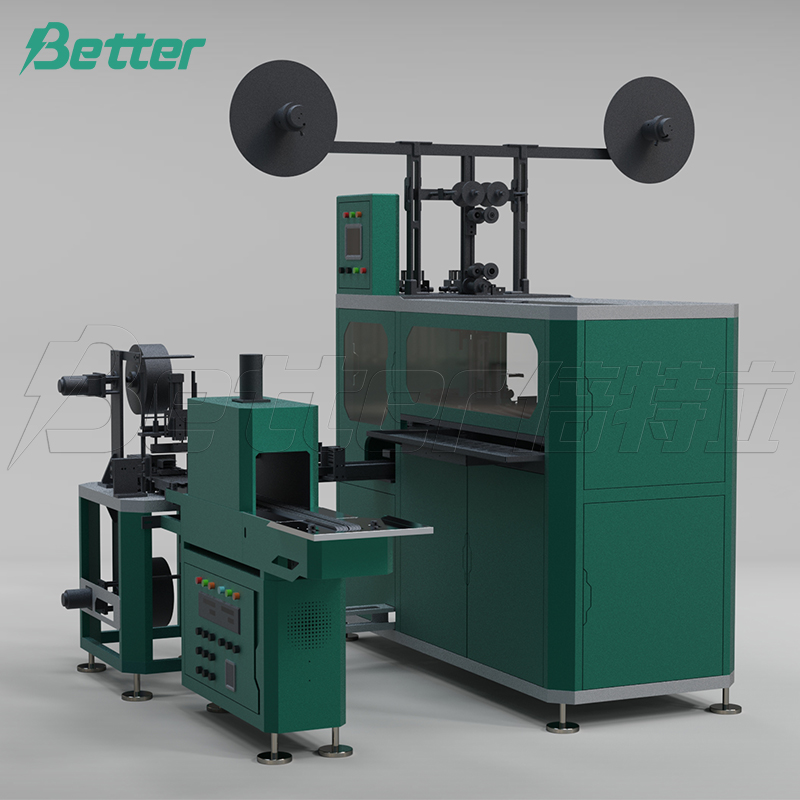

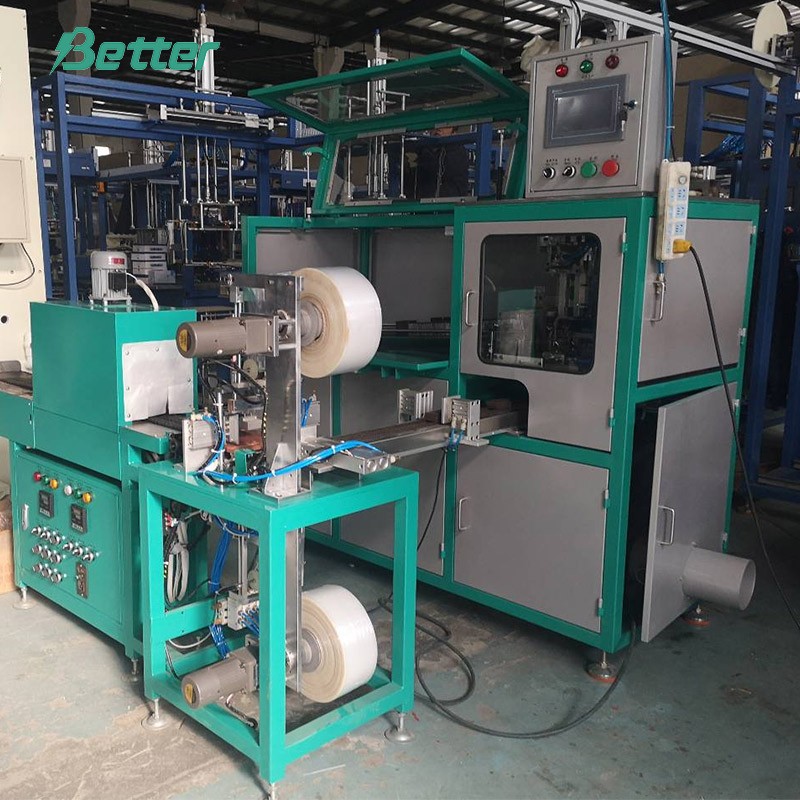

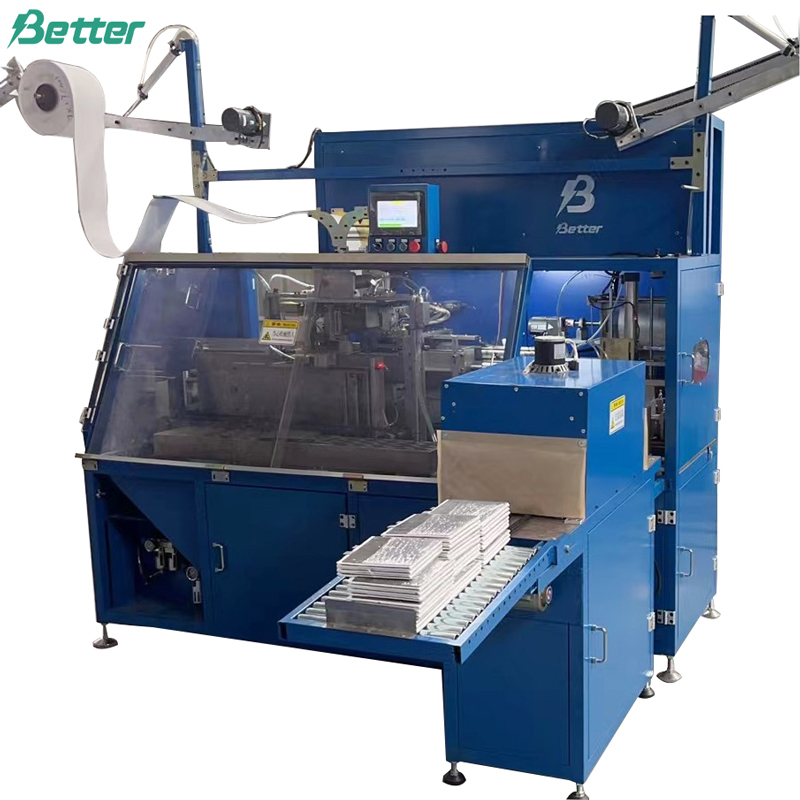

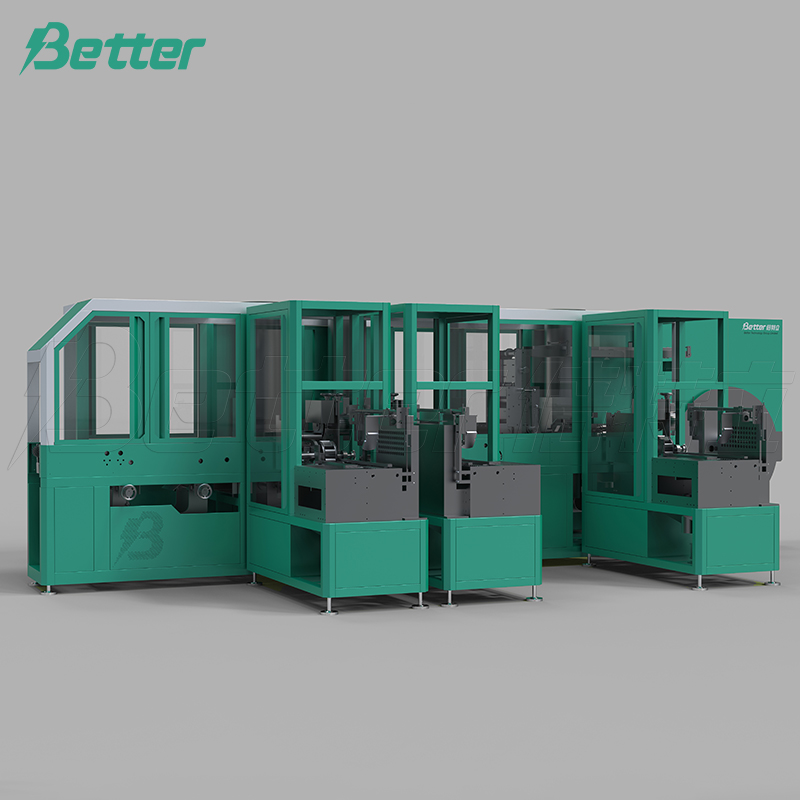

Máquina automática de encapsulado y apilado de placas AGM para baterías de plomo-ácido.

Máquina de envoltura y apilamiento para baterías VRLA de gran tamaño

Especificaciones de la máquina de envoltura y apilamiento AGM:

1. El equipo es adecuado para el encapsulado y apilamiento de baterías de tamaño mediano de 6V-12V y de 12V 40AH a 200AH.

2. Es adecuado para el revestimiento y apilamiento de separadores AGM.

3. El sistema de control principal del equipo adopta un tipo programable y reemplazable por modelo (el tamaño del mecanismo se ajusta manualmente) y se puede seleccionar el modo de plegado del separador de doble capa.

4. Eficiencia: la velocidad máxima de envoltura es de 55 a 60 platos/min, la velocidad máxima de apilamiento es de 120 platos/min ±10 platos, 2 a 3 operarios.

5. Ámbito de uso de la placa: adecuada para placas perforadas y placas fundidas, tamaño de la placa: Ancho 108 mm-160 mm; Altura: 110 mm-200 mm, espesor: 1,7 mm-3 mm

6. Dimensiones del equipo: 8000 mm (largo) * 1800 mm (ancho) * 2000 mm (alto).

7. Peso: 2000 kg.

8. Alimentación eléctrica estándar: 380 V trifásica de cuatro hilos, 50 Hz;

9. Demanda de energía: Potencia: ≤3,5 kW

          Aire comprimido: ≥0,5 MPa

          Presión de vacío (máx.): 50 kPa

10. Componentes eléctricos: marca Schneider; PLC, pantalla táctil: Mitsubishi; cilindro: SMC japonés o CKD japonés; convertidor de frecuencia: marca Mitsubishi.

11. El equipo está provisto de un puerto de conexión de tuberías respetuoso con el medio ambiente.

12. El equipo incluye función de acolchado con película. (Contiene 1 juego de herramientas para una placa de un tamaño determinado en el proceso de acolchado con película; dependerá del tamaño de la placa).

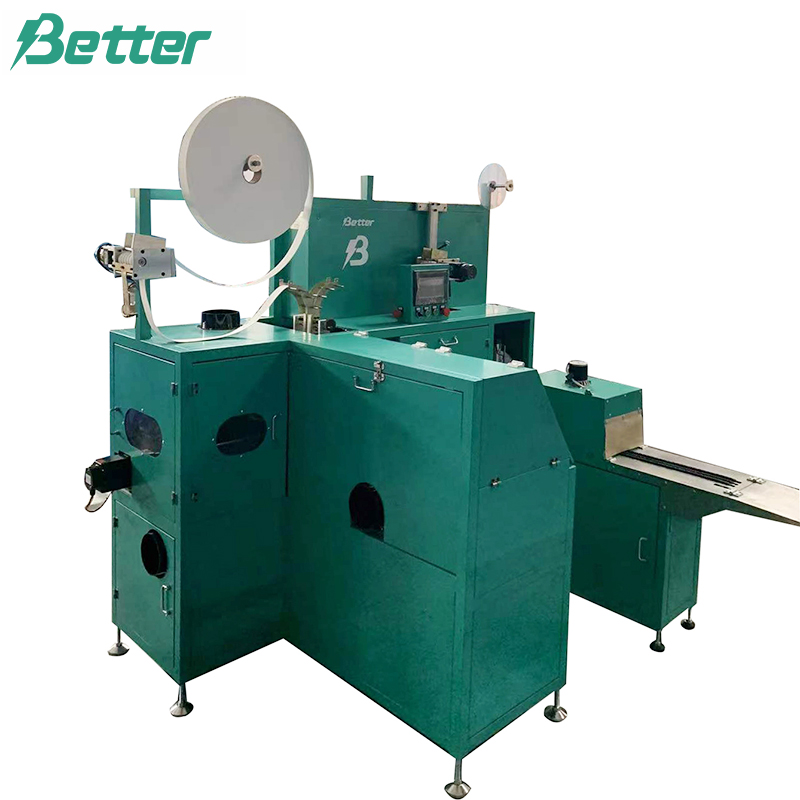

Máquina de envoltura y apilamiento para baterías VRLA de pequeño tamaño

Aplicación: Se utiliza para el encapsulado y apilamiento de baterías de plomo-ácido de pequeño tamaño con separador AGM.

Características funcionales

1. El diseño estructural de la máquina es razonable y compacto, y su eficiencia de trabajo es alta.

2. La máquina permite el corte continuo de longitud fija del separador AGM rodante. Al cambiar el modelo de batería, basta con ajustar el mango giratorio para modificar el ancho de la placa, lo que resulta práctico y rápido (solo 15 minutos para cambiar el modelo de batería). La interfaz HMI permite configurar digitalmente la distancia de alimentación, la longitud de corte del separador AGM, el número de placas apiladas y otros parámetros, según el grosor de las placas positiva y negativa.

3. La máquina adopta un diseño de sellado de aislamiento, el diseño de recolección de polvo es de tipo embudo con cajón, la extracción de aire para la protección del medio ambiente adopta una extracción de aire de presión negativa de tipo descendente, conforme a la norma de protección ambiental.

4. Está disponible en modo de paquete de una sola capa con separador AGM de un solo rollo, y también en modo de paquete de doble capa con separador AGM de doble rollo. El separador AGM ofrece una gran adaptabilidad gracias a su ajuste digital de longitud fija.

5. Utiliza PLC, control HMI (pantalla táctil) de grado industrial, alto grado de automatización, operación simple y conveniente, con función de conteo digital de grupos de placas, gestión conveniente; cuando el sistema tiene escasez de AGM, falta de placas, bloqueo de placas u otros errores, el equipo emite una alarma acústica-óptica inmediata.

6. El modo de funcionamiento de la máquina es diverso: puede ser operada de forma independiente por un solo trabajador o combinar varias máquinas para que estén en línea.

7. Esta máquina integra la función de película termorretráctil del grupo de placas con la máquina de envoltura. Reduce considerablemente el área de la máquina y optimiza la maniobrabilidad de una sola máquina operada por un solo trabajador.

Parámetro técnico

1. Gama de placas adecuadas (amplia gama de aplicaciones de placas)

Nota: Cambioen el modelo de batería necesidades Solo según el ancho de la placa, se puede lograr ajustando la manivela giratoria, conveniente y rápido.

2. Eficiencia envolvente (capacidad/hora)

3. Tasa de pérdida de placa: 1‰

4. Dimensiones: L 2060 mm * An 1760 mm * Al 1850 mm

5. Precisión de longitud fija AGM: ≤1 mm

6. Dimensiones del rollo AGM: diámetro exterior máximo 800 mm, diámetro interior 76 mm;

7. Alimentación: monofásica 220 V CA, 50 Hz, potencia total ≤1,0 kW

8. Fuente de aire de entrada: 0,5～0,6 MPa, 0,2 m³/min

9. Tiempo de reemplazo del rollo AGM: ≤1 min

10. Diámetro exterior de la interfaz del tubo de escape ambiental: 110/220 mm (el diámetro exterior de la interfaz se puede configurar según los requisitos del cliente).
