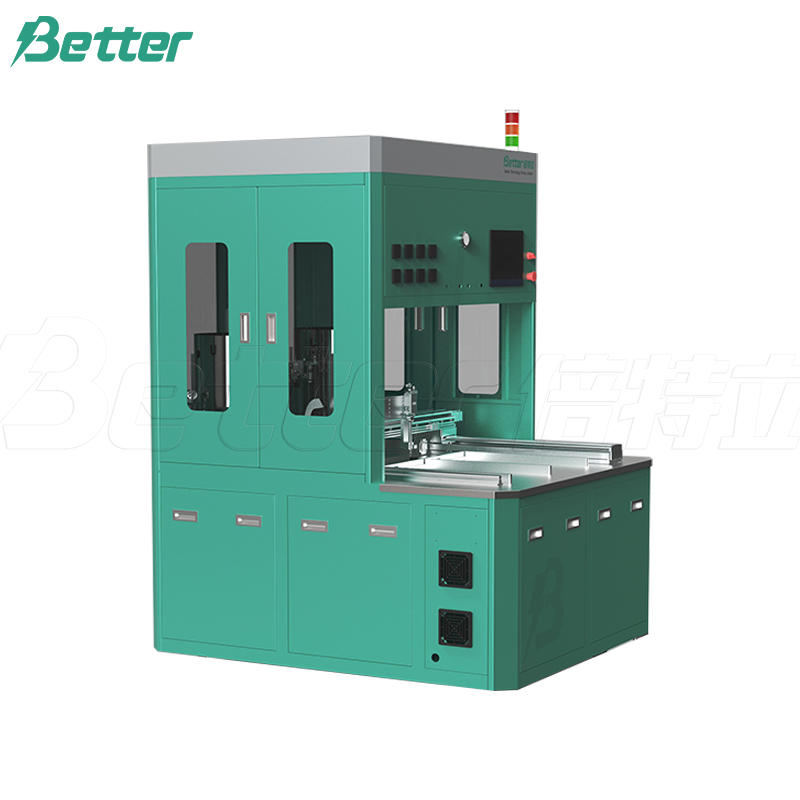

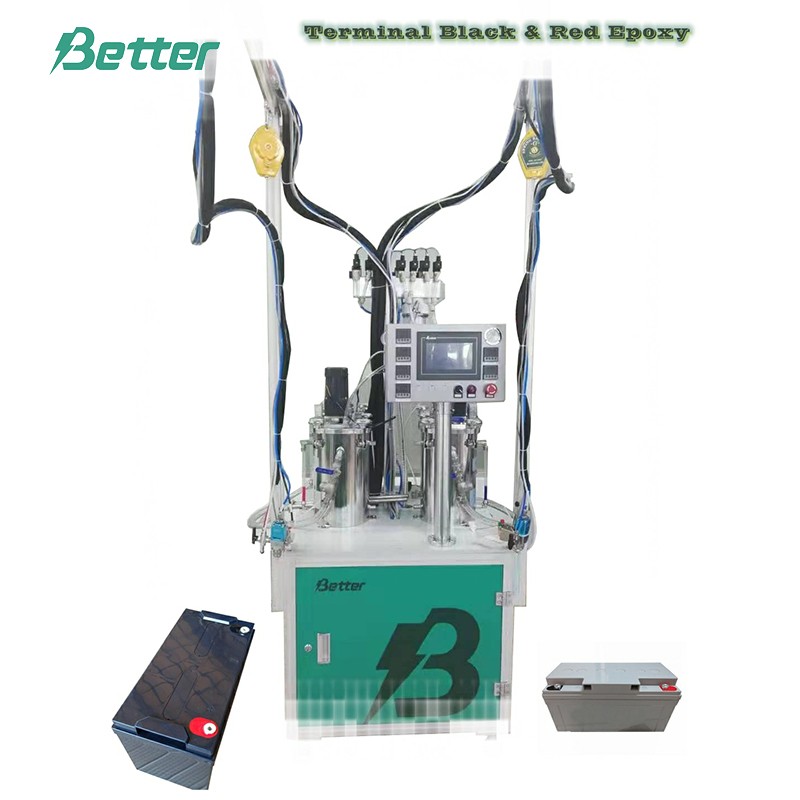

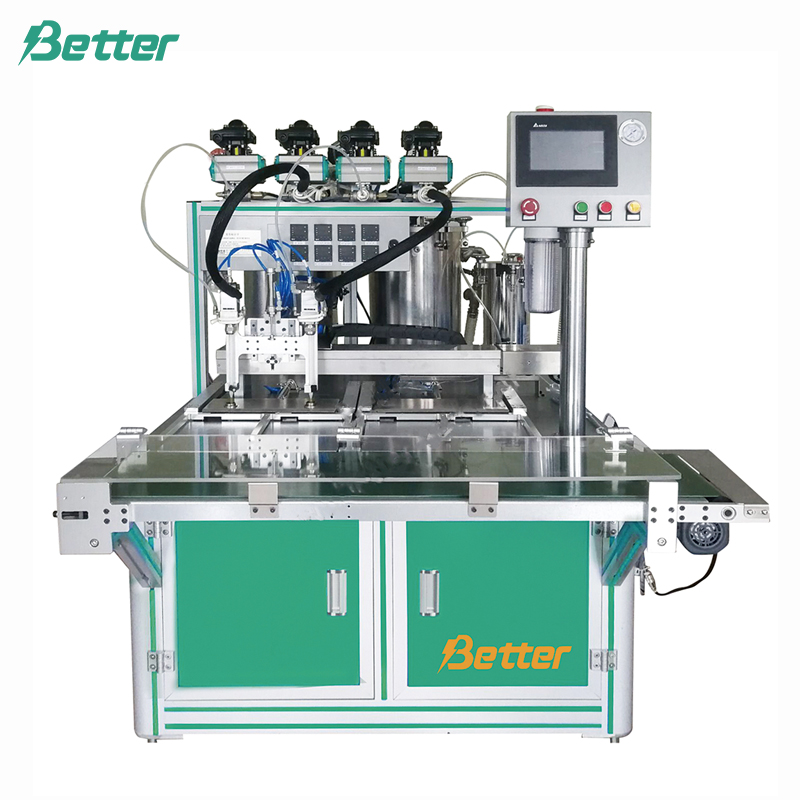

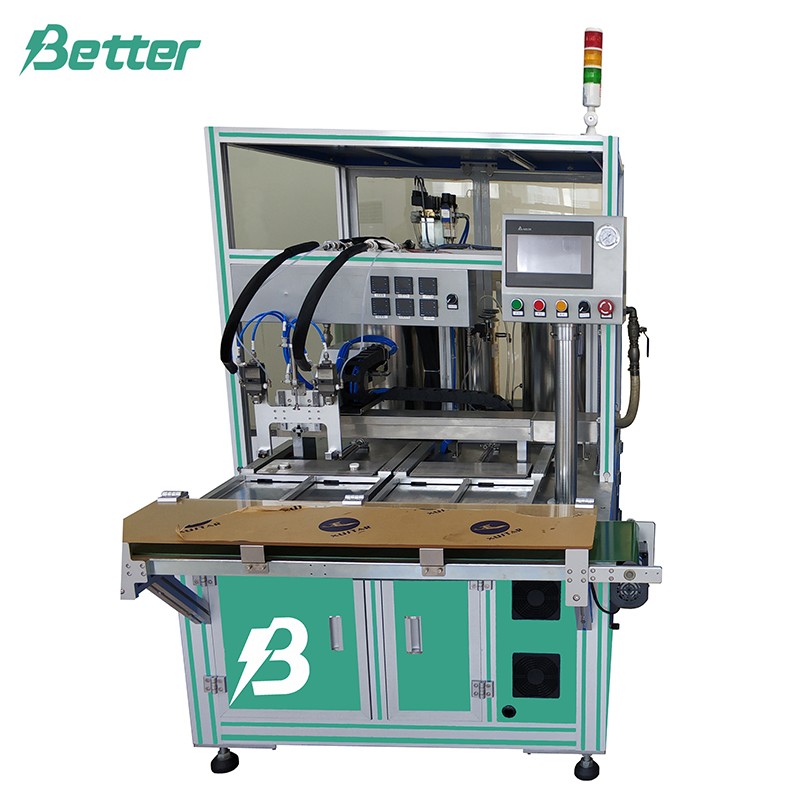

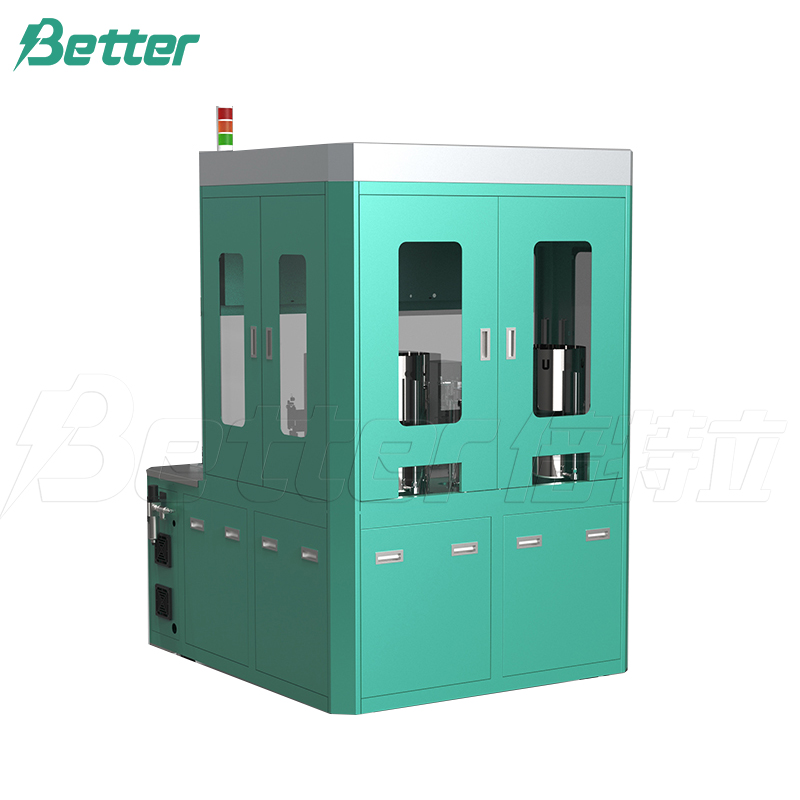

Máquina dispensadora de epoxi

Introducción

1. Modelo: BP580-B2 (sistema de medición doble)

2. Capacidad de producción: 12V100Ah, 200 unidades/hora

3. Dimensiones (largo x ancho x alto): 1800 mm × 1100 mm × 1800 mm

4. Adhesivo/pegamento epoxi aplicable: epoxi para dispensación de recubrimientos

5. 1.5 Proporción: 100:100~100:10, ajustable

6. Rango de trabajo: 600 (X)* 600 (Y)* 100 (Z) mm

7. Estación: estaciones dobles, cada estación tiene un tamaño de 300 (ancho) * 600 (largo) * 80 (alto)

8. Precisión de la proporción: ±3%

9. Precisión de dispensación de pegamento: ±3 g (cuando el volumen de dispensación de pegamento es >1 g)

10. Método de dosificación: servomotor + bomba de engranajes

11. Método de transmisión: servomotor

12. Alimentación: CA 380V, 50HZ, 0,5-1,5KW

13. Temperatura de funcionamiento: Humedad 20~90%, Temperatura 0~40℃

Composición del equipo

1. Estructura: compuesta por un perfil de aluminio de alta resistencia; la superficie tiene un tratamiento de electroforesis; el color es plateado, la chapa metálica es azul oscuro.

2. El depósito de pegamento está equipado con vacío a presión y el material del depósito es acero inoxidable SUS304.

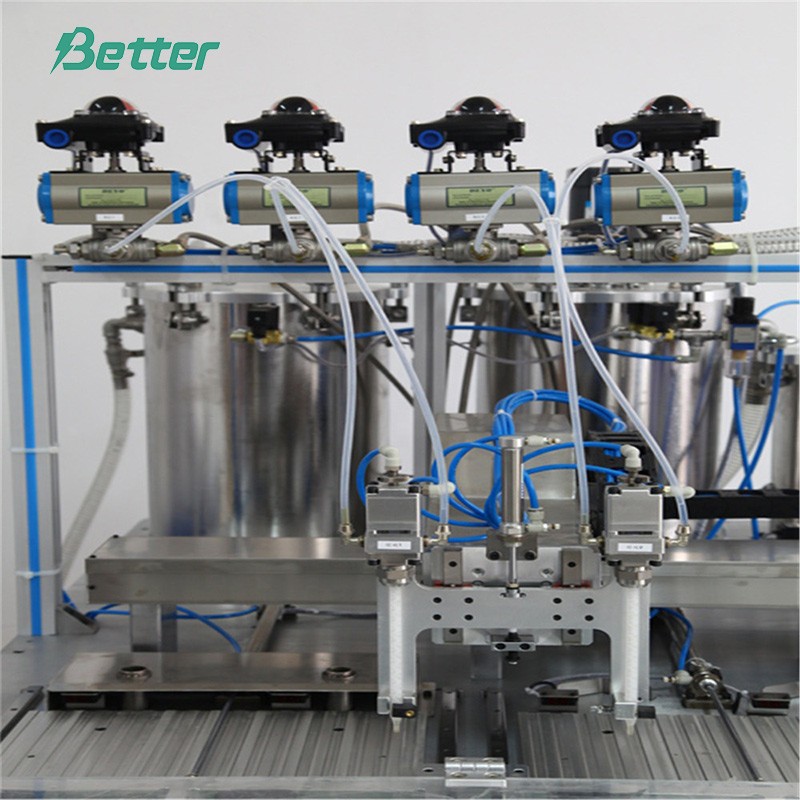

3. 2 grupos (4 unidades) de bomba de engranajes de dosificación de precisión como módulo de control de salida de pegamento

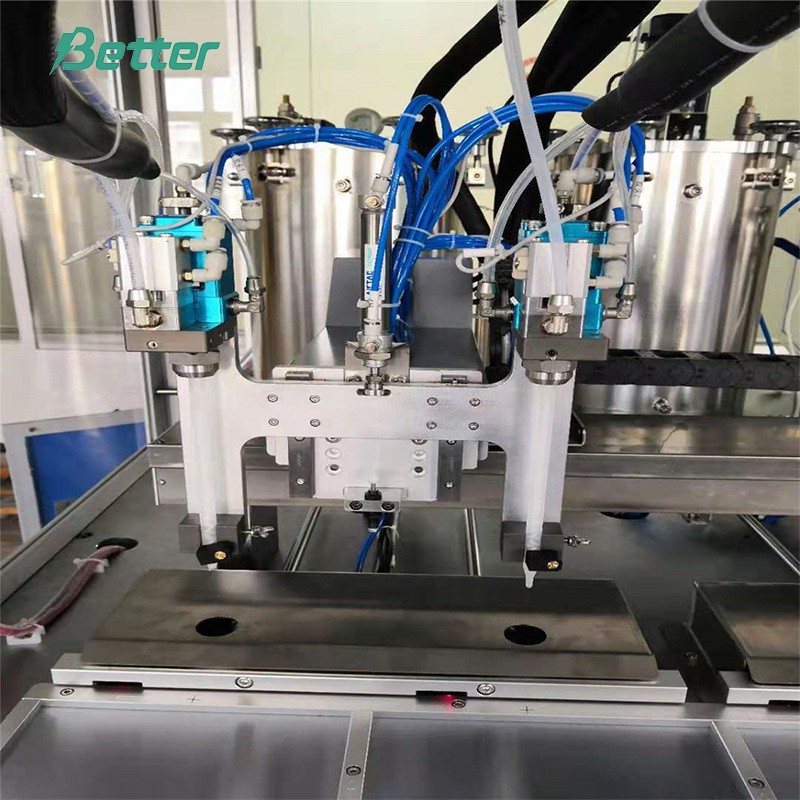

4. Módulo de pistola dispensadora

5. Módulo de limpieza automática

6. Módulo de control eléctrico automático

Principio

La máquina está controlada por un PLC; la interacción hombre-máquina, así como la configuración y recuperación de parámetros, se realizan mediante una pantalla táctil. La resina epoxi se dosifica de forma cuantitativa mediante un servomotor que acciona una bomba dosificadora de precisión. La resina epoxi AB se mezcla mediante un módulo de mezcla estática y se dispensa mediante una pistola dosificadora.

Características

1. Variedad de opciones para el método de trabajo: el usuario puede seleccionar la dispensación por punto fijo, volumen fijo o por tiempo.

2. La mayor parte del material está fabricada en acero inoxidable SUS304 y perfil de aluminio, lo que facilita su limpieza y mantenimiento.

3. Con sistema anticurado: Cuando la máquina se detiene, dispensa la resina epoxi de forma automática y cuantitativa, evitando que el tubo dispensador se solidifique y se bloquee.

4. Con el sistema de limpieza automática: Inicie el procedimiento de limpieza automática, las boquillas se desplazarán automáticamente al punto de limpieza y finalizarán la limpieza.

5. Con un manipulador de tres ejes de alta precisión para la dosificación, el rango es (X) 600 mm * (Y) 600 mm * (Z) 100 mm, precisión repetible ±0,02 mm;

6. Con tambor mezclador al vacío, que proporciona succión al vacío para una alimentación ininterrumpida.

7. Con función de calentamiento a temperatura constante

8. El sistema de dispensación de adhesivo está equipado con una función de succión automática, lo que garantiza que no haya exceso de epoxi.

9. La salida de epoxi tiene una válvula de filtro en forma de Y, lo que impide que otras sustancias entren en el cuerpo de la bomba.

10. Cuando se produce una obstrucción en el tubo, existe un sistema de protección contra sobrepresión, en caso de que el tubo se agriete y el conector se suelte.

11. El procedimiento finalizará o se activará una alarma cuando no haya presión de aire o cuando la presión de aire no cumpla con el requisito.
