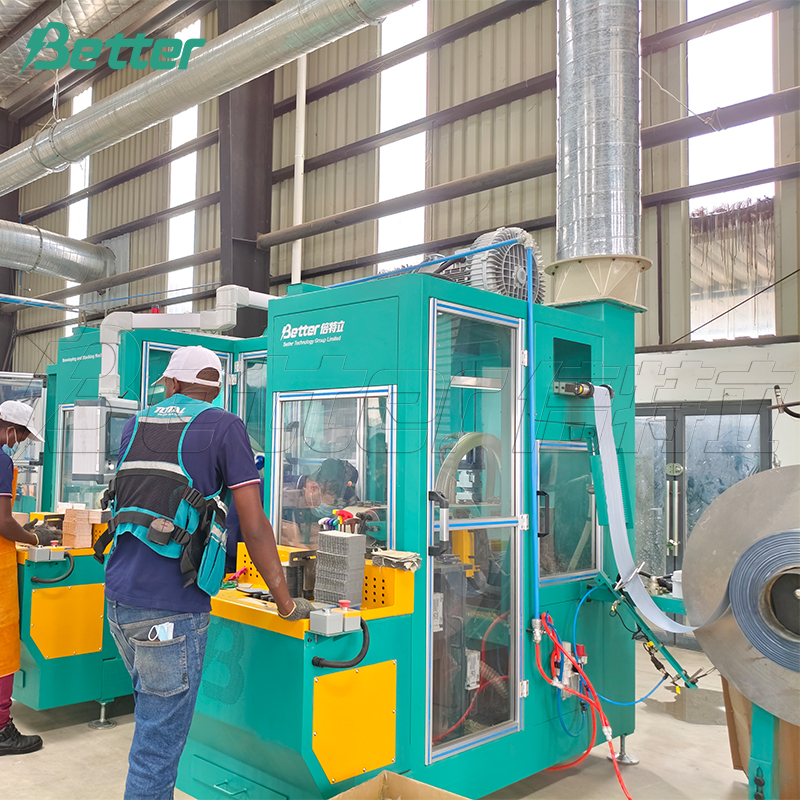

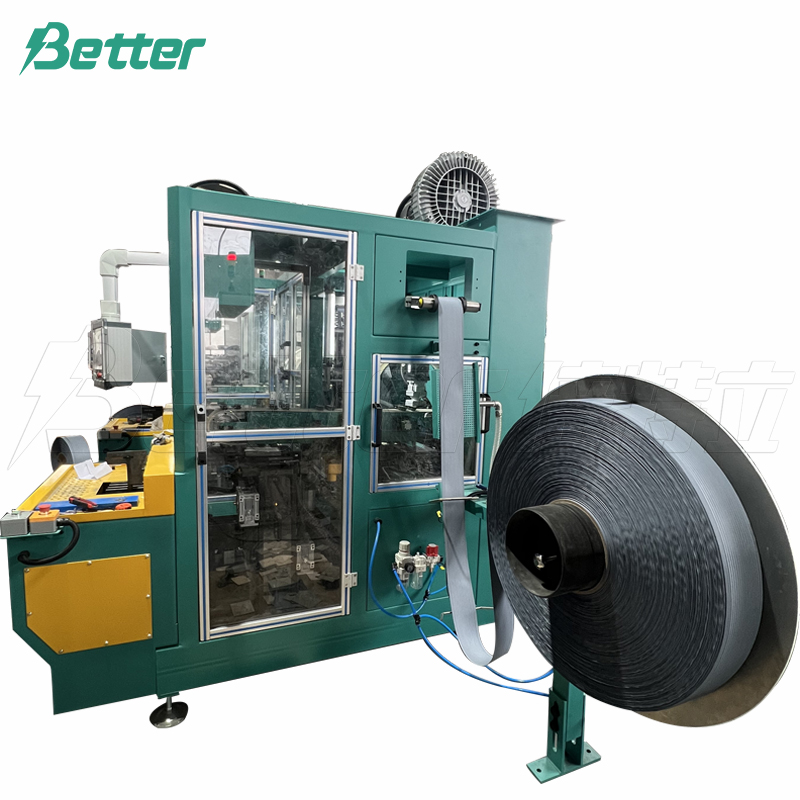

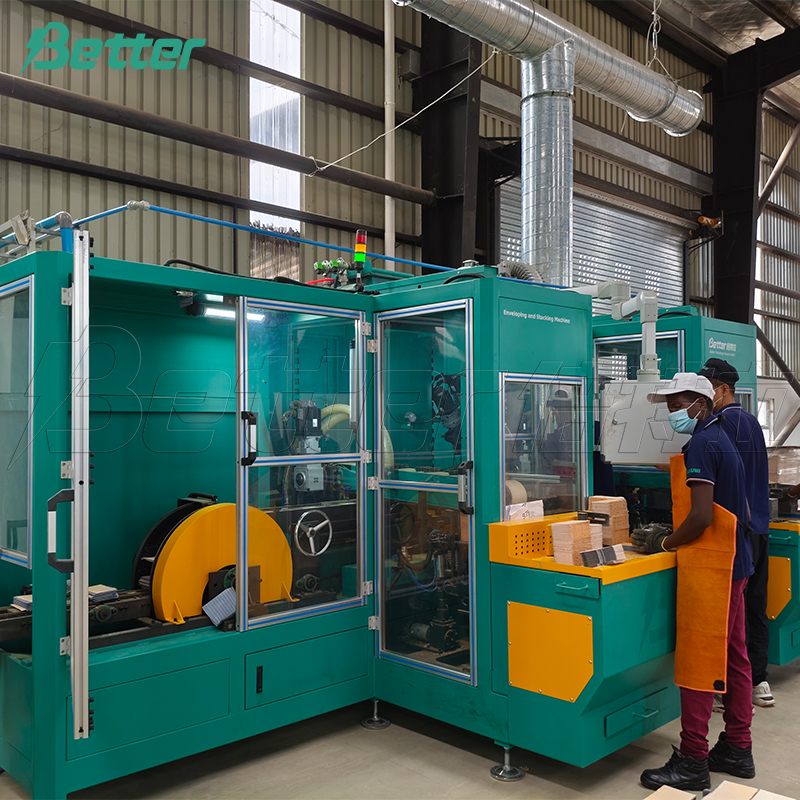

Envolvedora y apiladora separadora

Envolvedora y apiladora separadora

Aplicación: Para el recubrimiento y apilamiento de placas de batería. Apto para separadores AGM y PE.

Características: Adecuado para el envolvimiento de separadores de PE, separadores de compuestos de fibra de vidrio, separadores AGM y separadores de PE y compuestos de fibra de vidrio de alimentación independiente (platos giratorios de doble desenrollado). Permite apilar y comprimir grupos de placas AGM, así como envolver y termoencoger.

Parámetros principales:

① Estructura principal: acero A3

② Fuente de aire: 0,2 m³/min 0,6 Mpa

③ Alimentación eléctrica: trifásica, cable ignífugo, CA 380 V, 50 Hz, 30 kW

④ Dirección de funcionamiento: colóquese frente al panel de control y opere de derecha a izquierda.

⑤ Funciones: cepillado lateral de las lengüetas de la placa, envolvimiento de la placa positiva y negativa (la positiva puede ser envuelta por la negativa, y viceversa).

⑥ Placa de batería aplicable: longitud: 86~160 mm (sin incluir la lengüeta), ancho: 100~160 mm, grosor: 0,7~2,5 mm, grosor del grupo de placas: 20~120 mm

⑦ Velocidad máxima de envoltura: 150 piezas/min (PE); 120 piezas/min (AGM)

⑧ Dimensiones (L×An×Al): 10000 mm×2500 mm×3000 mm

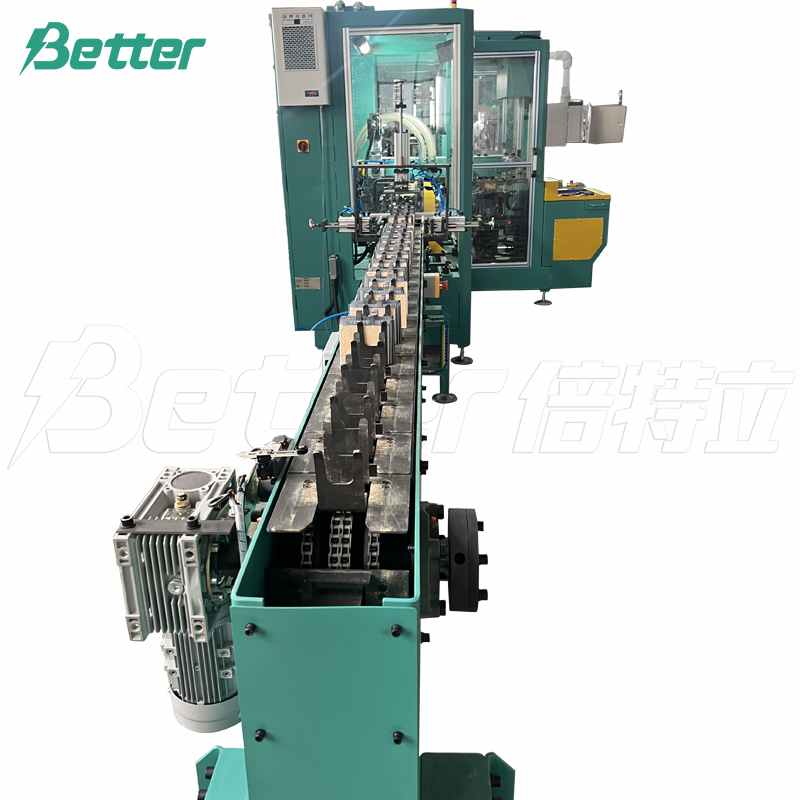

⑨ Cinta transportadora: Cadena transportadora con orejetas (rodillo principal); cinta con orificio de succión + ventosa de vacío (carga de placas).

⑩ Tasa de desperdicio de producto ≤0,1% (separador y placa), tasa de producto no conforme ≤0,1%, después del encapsulado, la tolerancia de alineación entre el borde lateral de los separadores y la abertura de la bolsa es ≤2 mm.

⑪ Compatible con separadores PE o AGM (plataforma giratoria de carga, sustituir el eje de tensión)

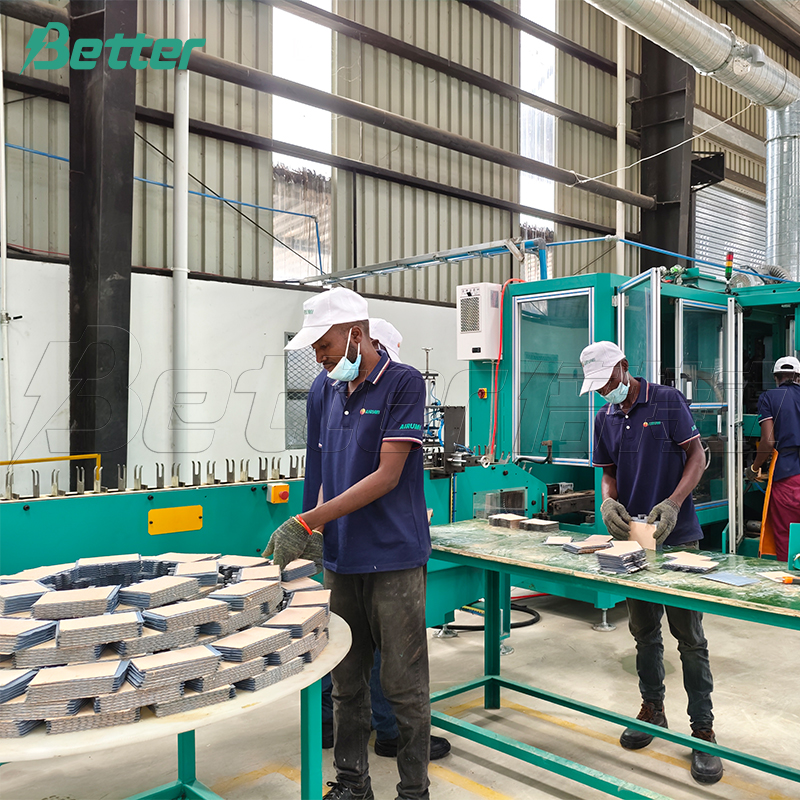

⑫ 2 estaciones de trabajo para carga de placas (altura del banco de trabajo: 850 ± 25 mm)

⑬ Marcas de componentes eléctricos: PLC Omron, HMI Weinview; componentes neumáticos AirTac y SMC, motores reductores Nissei; servomotores Panasonic; aparatos eléctricos de baja tensión Schneider.
