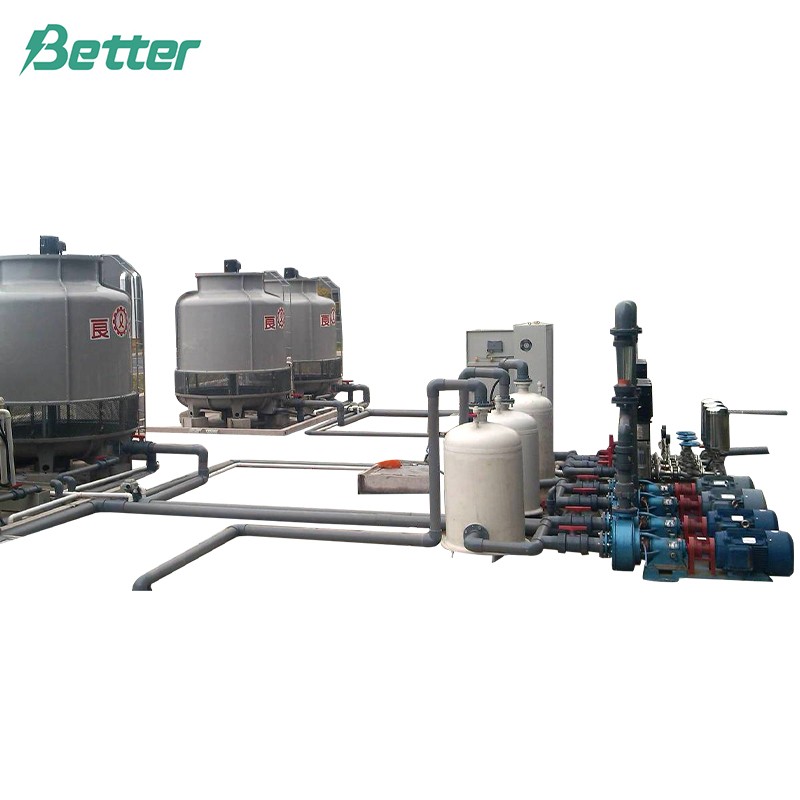

Sistema de circulación de agua para la refrigeración del baño de agua de la batería

Enfriamiento Agua CIrculataen Sistema

I. General

Este documento se ha elaborado para el sistema de refrigeración por agua circulante utilizado en el tanque de formación, empleado principalmente para la refrigeración del interior del tanque.

Durante el proceso de carga, las baterías generan calor, lo que provoca un aumento de su temperatura superficial. Sin embargo, según los requisitos del proceso, es necesario regular y controlar esta temperatura para lograr un rendimiento óptimo. Por lo tanto, se requiere refrigeración por agua dentro del tanque durante la carga. Este sistema de refrigeración por agua cíclica se compone de un equipo de refrigeración, un dispositivo de suministro de agua de frecuencia variable y canales de refrigeración cíclica.

En este sistema, se utiliza una torre de refrigeración. El aire dentro de la torre entra en contacto con el agua (directa o indirectamente) para producir el intercambio de calor y, por lo tanto, enfriar el agua. En este proceso se emplea una torre de refrigeración circular de flujo a contracorriente. El agua, que actúa como refrigerante reciclado, libera a la atmósfera el calor que ha absorbido del sistema. Esto reduce la temperatura del aire dentro de la torre y permite reutilizar el agua de refrigeración.

El sistema de suministro de agua utiliza un dispositivo de suministro de agua de frecuencia variable para garantizar una presión constante dentro de la tubería.

II. Rendimiento técnico

1. Entrada de alimentación: CA trifásica de 380 V, 50 Hz;

2. Requerimiento de agua para el ciclo: 20 m³/h

3. La bomba de agua cíclica utiliza un dispositivo de suministro de agua de frecuencia variable.

4. Se utilizan torres de refrigeración de 20 m³/h.
