Nombre del equipo
Colector de polvo de pulsos DMC + Colector de polvo de cartucho de filtro tipo CHL + Colector de polvo de alta eficiencia

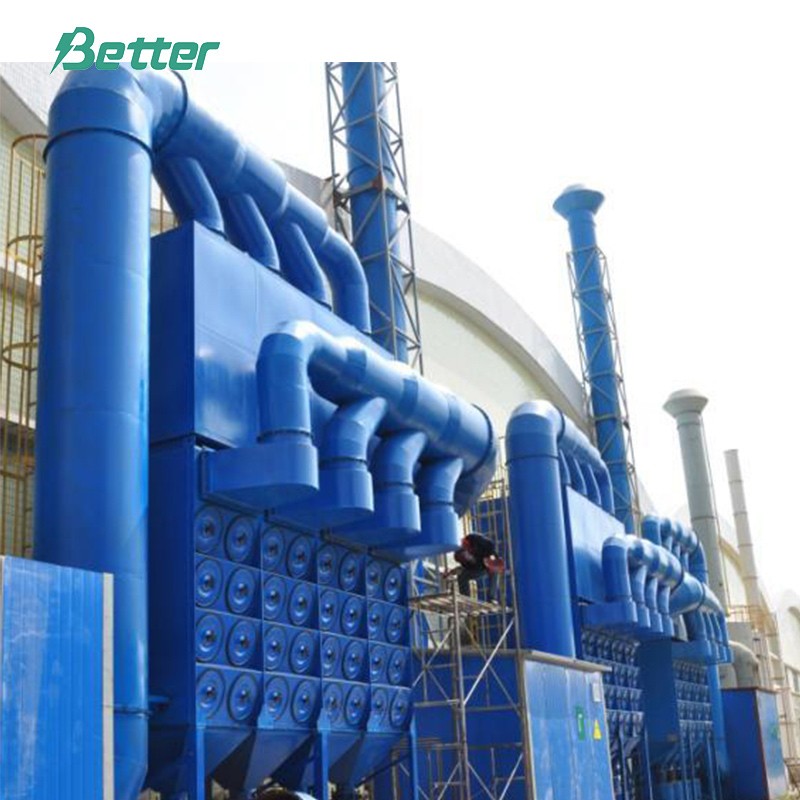

Composición del equipo
El sistema completo consta de conductos de ventilación, colector de polvo de impulsos DMC, colector de polvo de cartucho de filtro, colector de polvo de alta eficiencia, ventilador y armario eléctrico, etc.
La función de los conductos de ventilación es garantizar la circulación del aire.
La función del colector de polvo es: separar el aire polvoriento; el aire limpio, tras el tratamiento, será aspirado por el ventilador y descargado por la chimenea.
Función del soplador: El soplador es el corazón del sistema, la fuente de energía para la circulación del aire. Está ubicado detrás del colector de polvo, lo que protege el impulsor del impacto de partículas de polvo dispersas y a alta velocidad, prolongando su vida útil y reduciendo la contrapresión, lo que garantiza un funcionamiento normal a largo plazo. El polvo de plomo se integra en el colector de polvo y el aire tratado se descarga por la chimenea a través del soplador.
El área de corte y cepillado de las placas genera polvo de plomo. Utilizamos un colector de polvo con cartucho filtrante, cuya superficie de filtración es de 3 a 5 veces mayor que la de un filtro de bolsa convencional, y cuya precisión alcanza hasta 0,5 µm. La filtración es principalmente superficial, sin penetrar en el material filtrante. Gracias a la pulverización mediante válvula solenoide de pulso, se garantiza una vida útil del cartucho filtrante superior a un año.

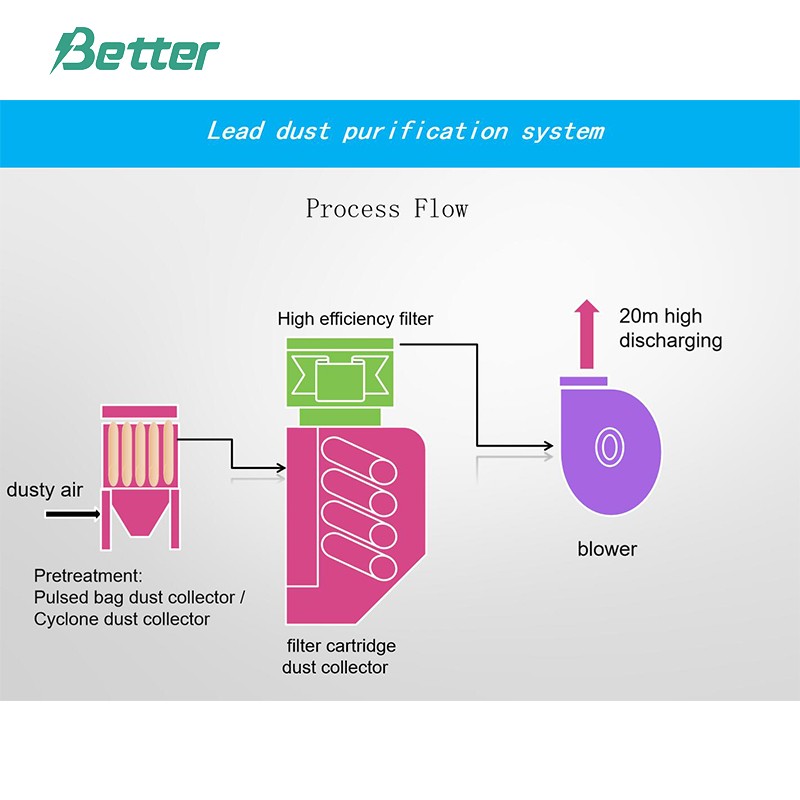

Mediante el soplador, el aire polvoriento ingresa al colector de polvo de pulsos DMC. La fuerza centrífuga elimina las chispas y el polvo del aire. A continuación, el aire ingresa al colector de polvo de cartuchos filtrantes por la entrada superior. El cartucho filtrante separa el polvo del aire mediante diversos mecanismos. El polvo se adsorbe en las bolsas filtrantes y el aire asciende a la parte superior a través del tubo Venturi. Con el tiempo, se acumula más polvo en las bolsas filtrantes, lo que aumenta la resistencia del cartucho y reduce el flujo de aire. Para garantizar el correcto funcionamiento del colector de polvo, el controlador de pulsos envía instrucciones para activar secuencialmente todas las válvulas de control, que se abren. El aire comprimido dentro de las bolsas se inyecta en los cartuchos filtrantes correspondientes a través del tubo Venturi, desde todos los orificios de las tuberías de pulverización. Gracias a la inversión instantánea del flujo de aire, el polvo de la superficie de los cartuchos filtrantes se desprende, regenerándolos. El polvo depositado caerá en la tolva de polvo y será expulsado al exterior del colector de polvo a través del sistema de descarga de polvo.
La chimenea tiene 15 m de altura desde el suelo y está equipada con un orificio de prueba de φ80, que permanecerá cerrado en condiciones normales.
La parte inferior del colector de polvo consta de una tolva, una válvula de mariposa y un cubo. Según la cantidad de polvo en cada estación, abra la válvula de mariposa en la parte inferior de la tolva a intervalos regulares para que el polvo caiga en el cubo, el cual deberá trasladarse a la estación de tratamiento de residuos sólidos.
Según la norma 《The Integrated Emission Standard of Air Pollutants》 GB16297-1996, el requisito debe ser:
Contaminante | Altura de descarga | concentración máxima de emisión permitida |
El plomo y sus compuestos | 15 metros | 0,50 mg/m3 |
Adopta una distribución inclinada, por lo que el efecto de eliminación de polvo sincrónica durante el funcionamiento es bueno.

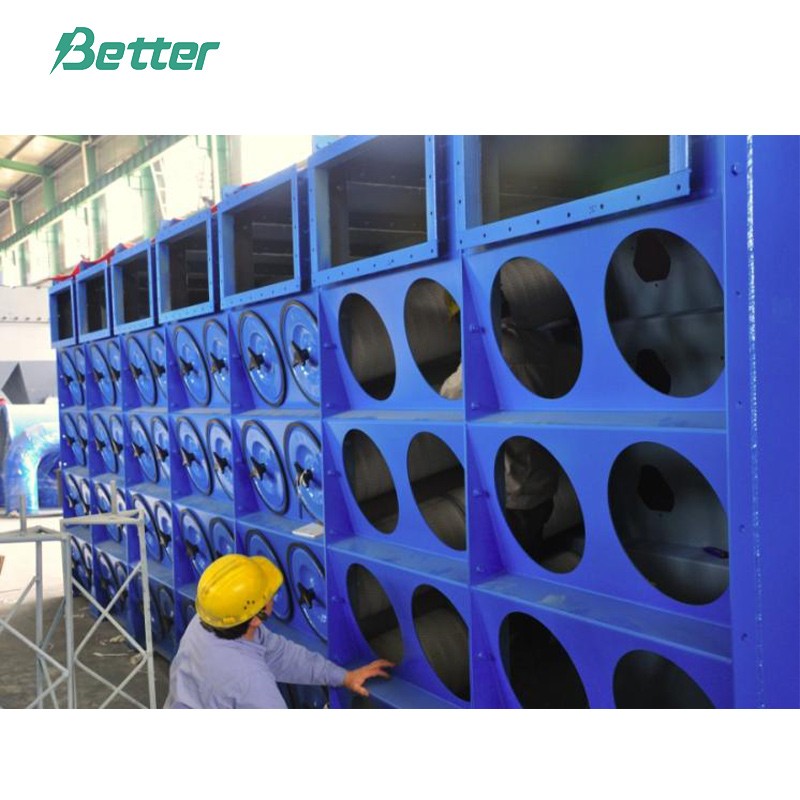

En la entrada de polvo hay una placa de bloqueo de polvo con función de amortiguación y resistencia al desgaste, que protege el cartucho del filtro del impacto directo de polvo a alta velocidad, prolongando así la vida útil del cartucho.

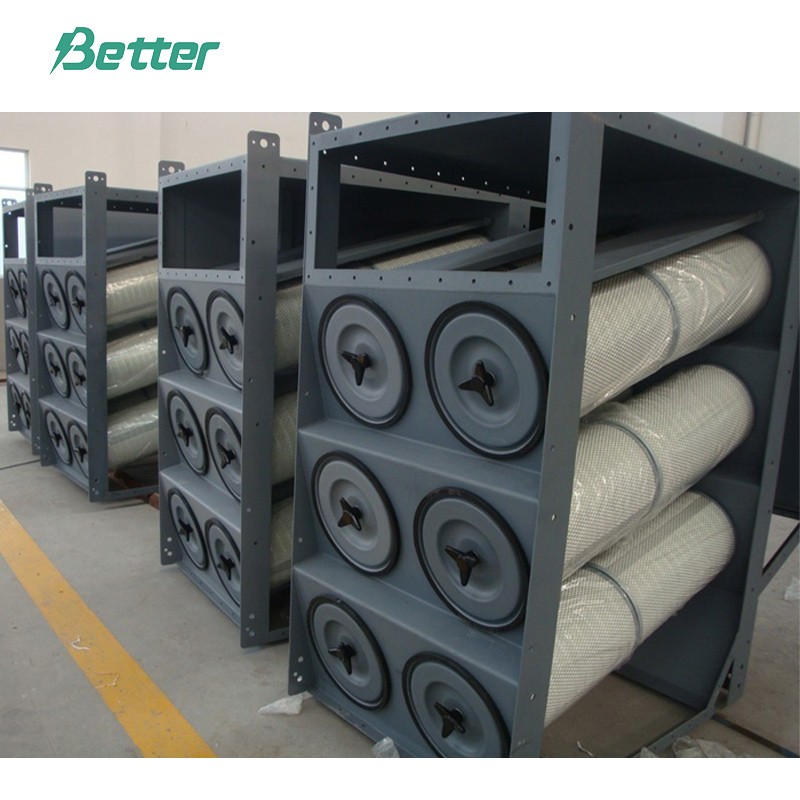

Gracias a su instalación tipo cajón inclinado a 150°, el cartucho de filtro se puede reemplazar fácilmente. Al contar con un sistema de transmisión interno en el colector de polvo, el mantenimiento se reduce a la mitad. Para polvo común, el cartucho de filtro puede utilizarse durante largos periodos sin necesidad de reemplazo, lo que ahorra tiempo y reduce considerablemente los costos de mantenimiento en comparación con las bolsas de filtro.
Combinando módulos, la capacidad se puede cambiar en cualquier momento.
La capacidad se puede ampliar añadiendo una unidad de recolección de polvo, sin necesidad de modificar demasiado el colector de polvo original.
Al utilizar el cartucho filtrante, la densidad de material filtrante es alta, lo que genera una gran superficie de filtración en un volumen reducido. Esta superficie es de 3 a 5 veces mayor que la de una bolsa filtrante convencional. Por lo tanto, se reduce la velocidad de filtración y la resistencia del sistema, disminuyendo así los costos operativos y ahorrando energía. La baja velocidad de filtración también reduce el impacto del flujo sobre el material filtrante, prolongando la vida útil del cartucho.
El componente clave (como la válvula de impulsos) que afecta al rendimiento principal es de una marca reconocida, y la vida útil de su membrana (pieza de desgaste) supera el millón de ciclos.
Volumen de aire: 30.000 m³/h Presión estática: 3.400 Pa Potencia: 55 kW Cantidad: 1 unidad
Modelo: DMC-120-IV Volumen de aire: 30.000 m³/h Velocidad de filtración: 2-3 m/min Número de bolsas filtrantes: 120 unidades Área de filtración: 156 m2 Tipo de filtro: Φ 120 × 4000 mm Material de la bolsa filtrante: fieltro de aguja de alta resistencia y baja extensibilidad de 650 g/m² Eficiencia de eliminación de polvo: 99% Resistencia del equipo: 1000 - 1500 Pa Presión de aire comprimido: 0,5 a 0,7 MPa Material: acero A3 Cantidad: 1 unidad
Modelo: CHL-3-48 Volumen de aire: Q=30,00 m³/h Velocidad de filtrado: 0,85 m/min
Cantidad de cartuchos de filtro: 48 unidades. Área de filtración: 624 m².
Modelo de cartucho de filtro: Φ350*660 mm Material: material de filtro HV
Eficiencia de recolección de polvo: 99,97% Resistencia del equipo: 1000-1500 Pa Cantidad: 1 unidad
Modelo: GX-30 Volumen de aire: 30.000 m³/h Velocidad de filtrado: 0,85 m/min Cantidad de elementos filtrantes eficientes: 12 unidades Material del filtro: fibra de vidrio importada de alta eficiencia Tamaño del elemento filtrante de alta eficiencia: 610 mm × 610 mm × 290 mm de altura Nivel de filtrado: ≥99,99 % a 0,3 µm
15 m de altura desde el suelo, fijada con marco protector; equipada con plataforma de detección independiente y puerto de detección; diámetro: Φ900 mm; material: acero A3; cantidad: 1 unidad.
