Sistema de purificación de humo de plomo

Marca:BETTER
El origen de los productos:PORCELANA

El sistema de purificación de humos de plomo se aplica para purificar el humo de plomo proveniente de la máquina de fundición de rejilla y de la máquina COS.

Correo electrónico Anexo

Información del producto

Dirigir Fumar Sistema de purificación

Nombre del equipo

Depurador de humos de plomo HKE y depurador húmedo VST

Capacidad de tratamiento

Hay 12 máquinas de fundición de rejilla, diseñamos un sistema de purificación de humo de plomo; la capacidad diseñada es de 20.000 m³/h.

Composición del equipo

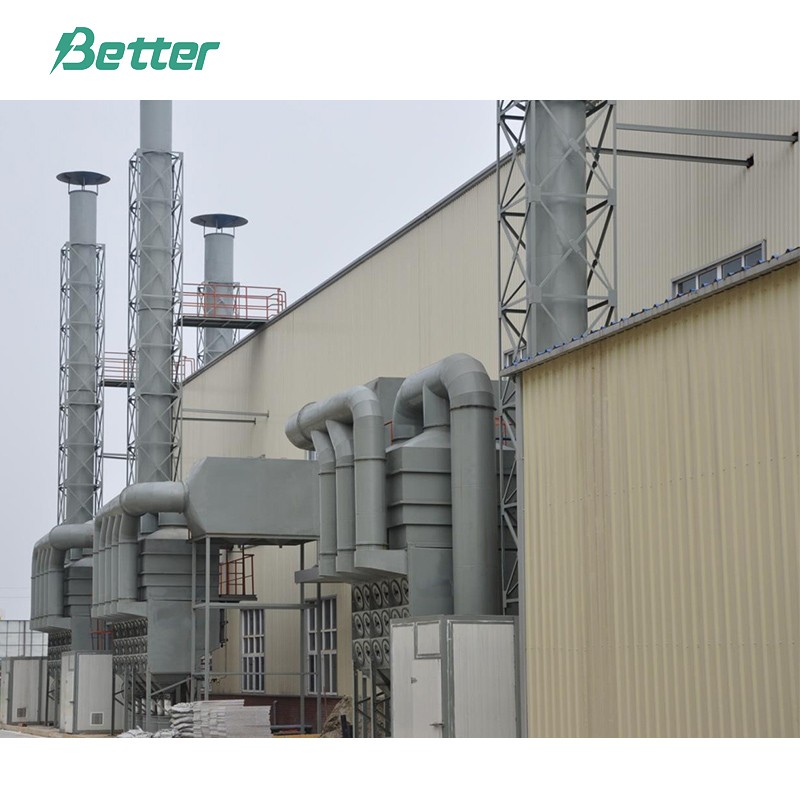

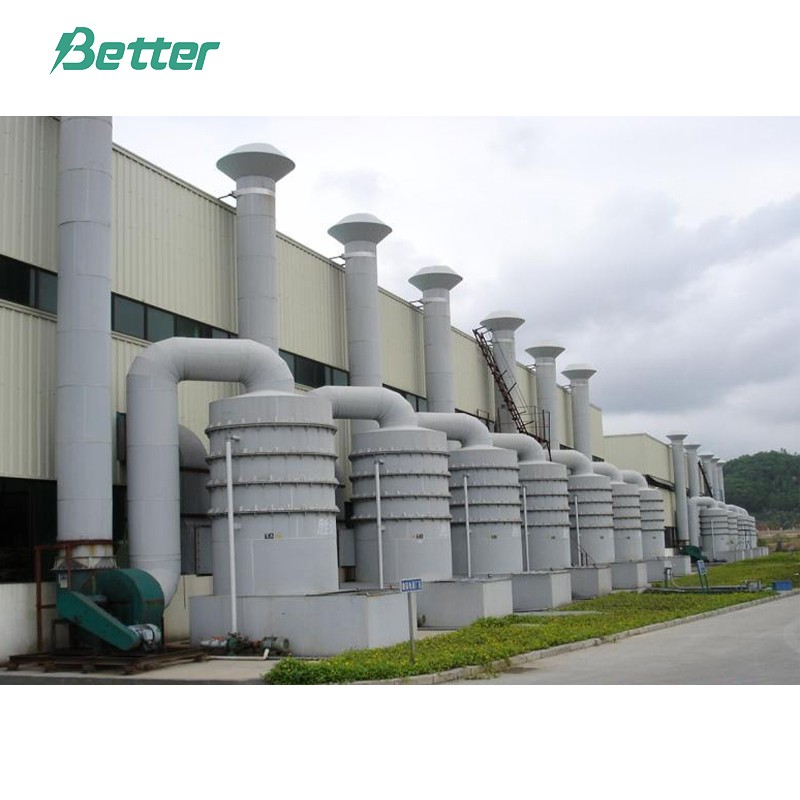

El sistema completo consta de campana de aspiración, conductos de ventilación, depurador de humos de plomo HKE, depurador húmedo VST, soplador, chimenea y armario eléctrico, etc.

Coloque una campana extractora sobre la fuente de contaminación; la campana generará una fuerte atracción de aire gracias a la fuerza del ventilador, y los humos de plomo serán aspirados hacia el conducto de ventilación.

La función de la campana de succión es capturar los humos de plomo y generar una fuerte presión negativa, forzándolos a entrar en ella. El sistema de ventilación se encarga de garantizar el flujo de aire. El soplador, que actúa como el corazón del sistema, es la fuente de energía para la circulación del aire. Está ubicado detrás del depurador, protegiendo el impulsor del impacto de partículas de polvo dispersas y a alta velocidad, lo que prolonga su vida útil y reduce la contrapresión, asegurando así un funcionamiento normal a largo plazo. Los humos de plomo se integran en el depurador y el aire tratado se descarga por la chimenea mediante el soplador. Cada campana de succión cuenta con una válvula de aire independiente para regular el flujo. Si no es necesario abrirla, el operador puede cerrarla, lo que aumenta la presión negativa y mejora la recolección de los humos de plomo.

Principio de funcionamiento

1. Flujo del proceso

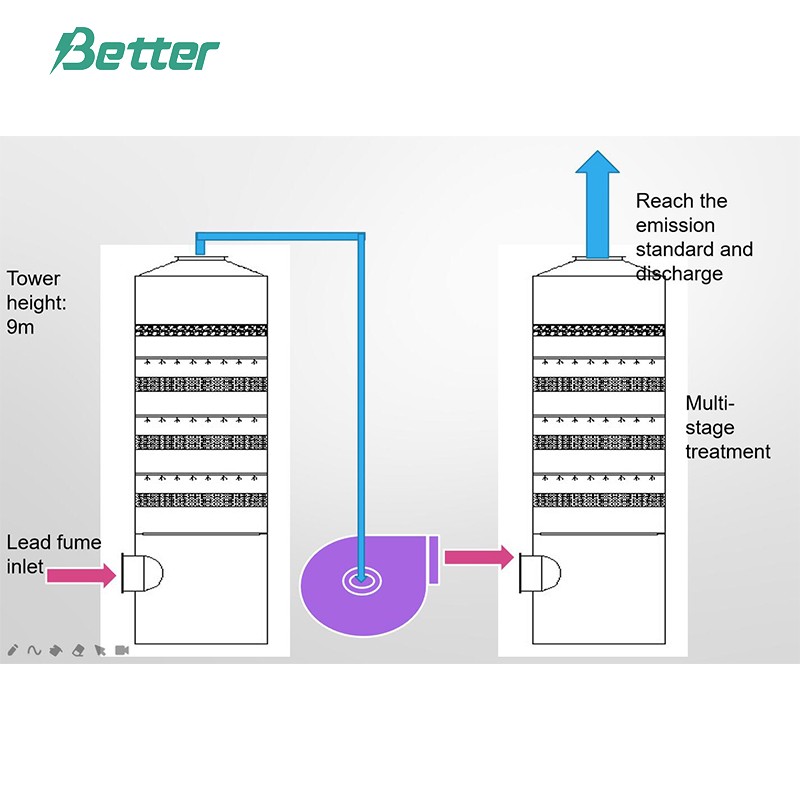

Fuente de contaminación (humos de plomo) → campana extractora → conducto de ventilación → purificador de humos de plomo HKE → soplador → lavador húmedo VST → alcanzando el estándar de emisión, descarga al aire

2. Principio de funcionamiento:

Los humos de plomo irán al depurador de humos de plomo HKE; el depurador de humos de plomo HKE adopta principalmente una purificación de 5 niveles:

1) Purificación de nivel 1: La entrada de humos de plomo adopta un tipo circunferencial, el polvo de partículas grandes se eliminará mediante un ciclón de nivel 1 y se depositará en el tanque de agua inferior.

2) Purificación de nivel 2: El aire entrará en la sección de purificación ranurada; la dirección del flujo de aire y líquido es diferente, lo que reduce la aceleración del líquido y supera la pulverización triangular del flujo concurrente de aire y líquido; el aire y el líquido se dispersarán y se acumularán constantemente, logrando un buen efecto de transferencia de medio.

3) Purificación de nivel 3: El flujo de aire ingresa a la sección de la placa de la columna de flujo rotatorio. La parte central para la transferencia de aire y líquido utiliza una placa de flujo rotatorio con una gran velocidad superficial, que aplica la teoría centrífuga para que el flujo de aire gire después de pasar por ella. Las gotas caen a la pared de la torre y se separan por la fuerza centrífuga. Tras el reflujo de condensación, el flujo de aire continúa en contacto rotatorio a través de la placa de la columna de rotación inversa.

4) Purificación de nivel 4: El aire pasará a través de la rejilla porosa de turbulencia y llegará a la capa de relleno. El líquido y la membrana líquida se transferirán completamente; parte del polvo fluirá automáticamente hacia el tanque de agua de circulación siguiendo la dirección del flujo de agua.

5) Purificación de nivel 5: El aire pasará a través de la capa adsorbida de coque, el humo será adsorbido y algunas gotas se desacelerarán repentinamente, siendo eliminadas por la placa giratoria en la capa superior de coque según la teoría centrífuga.

El aire tratado mediante el pretratamiento anterior pasará al depurador húmedo VST a través del soplador. Los humos de plomo ascenderán por la sección de pulverización de primer nivel desde la parte inferior del depurador. El líquido absorbente saldrá pulverizado por las boquillas uniformemente distribuidas; las numerosas gotas de niebla fina entrarán en contacto con el gas y se producirá una reacción química. El gas ascenderá hasta la capa de relleno. La turbulencia de las pequeñas bolas de relleno, junto con la fuerza dinámica del viento, hará que el plomo en fase gaseosa reaccione químicamente mediante transferencia de masa con la materia fuertemente alcalina presente en la pulverización. La sustancia resultante fluirá hacia el tanque de almacenamiento inferior. El gas nocivo que no se haya absorbido completamente ascenderá a la sección de pulverización de segundo nivel. El líquido absorbente saldrá pulverizado por las boquillas uniformemente distribuidas; las numerosas gotas de niebla fina entrarán en contacto con el gas y continuarán reaccionándose químicamente. Al igual que en el proceso de absorción de primer nivel, el gas entrará en el separador de niebla situado en la parte superior del depurador. El líquido absorbente contenido en el gas se eliminará y el gas limpio se descargará a la atmósfera a través de la chimenea de escape.

El líquido de absorción se puede reciclar. El agua circulante se puede reutilizar después de ser tratada en la planta de tratamiento de aguas residuales.

Norma de emisiones
