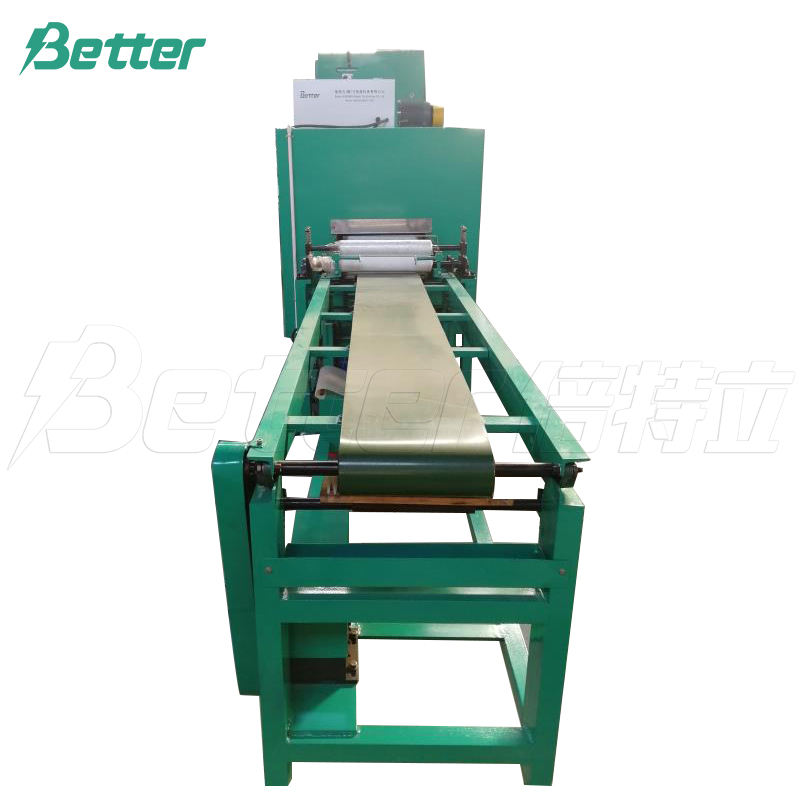

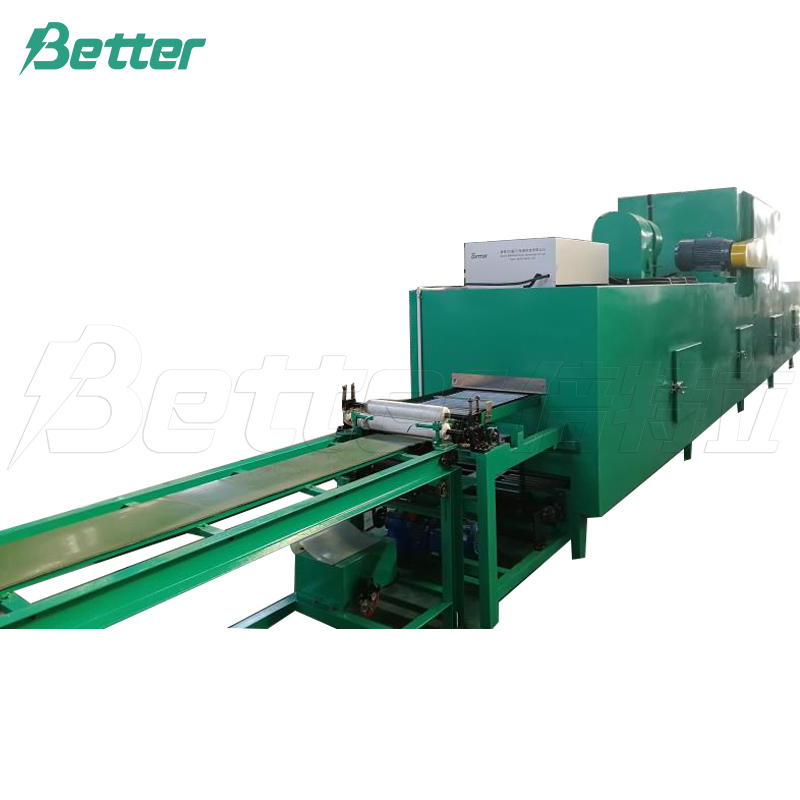

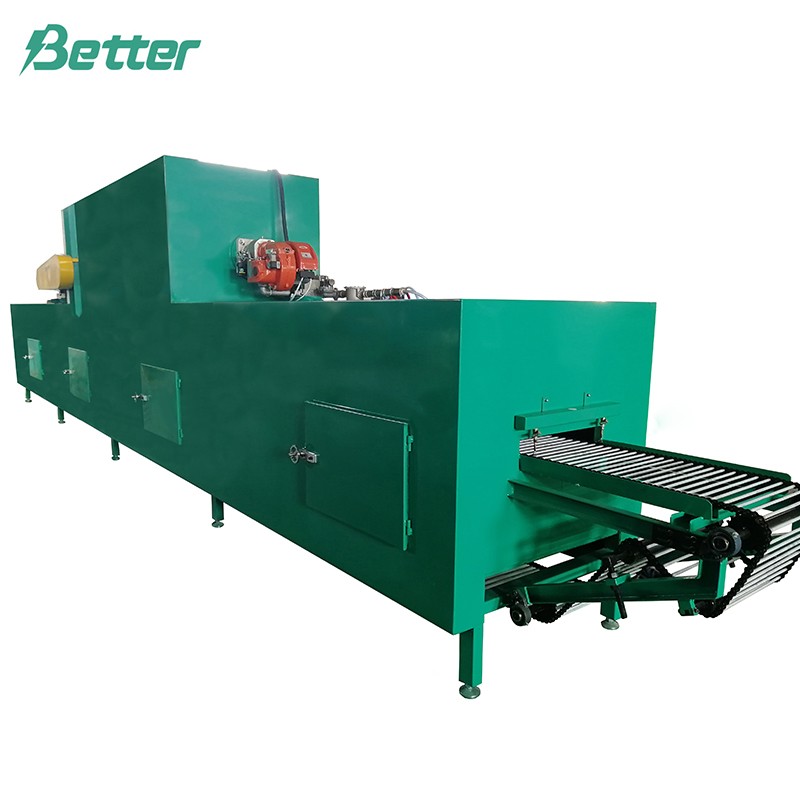

Horno de secado rápido de placas

Ddescripción

El horno de secado rápido tipo gas es un equipo especial para la línea de producción de placas, que utiliza gas para calentar, con el diseño único de la tecnología de circulación de aire caliente de la rejilla de secado rápido después del pegado, la placa no es fácil de agrietar, menor pérdida de humedad interna de la placa, ahorra más costos, en comparación con el modo de calentamiento eléctrico tradicional, que es ideal para los fabricantes de baterías.

El FDO se caracteriza por su estructura razonable, fácil operación, fácil mantenimiento y alta eficiencia de producción. Principio de funcionamiento: mediante el soplador de alta temperatura y la instalación de canales de aire superiores e inferiores a ambos lados de la placa, se aprovecha al máximo la circulación interna de aire caliente y se logra una alta tasa de utilización térmica. La rejilla de cadena del transportador de orugas y el control de velocidad se aplican al secado instantáneo de todo tipo de rejillas de pasta.

Principio de funcionamiento

Al utilizar el soplador de aire de alta temperatura y el canal de aire superior e inferior, la utilización del calor es alta al hacer uso completo de la circulación interna del aire caliente; adopta una cadena transportadora de tipo oruga para transmitir las placas con control de velocidad, aplicable para todos los tamaños de placas.

TParámetro técnico:

1. Velocidad de transmisión de la cadena transportadora 316L: 12~25 m/min

2. Capacidad de producción: 130 paneles/min

3. Temperatura ajustable del horno de secado: temperatura ambiente ~180 ℃

4. Parámetro de potencia eléctrica:

   4.1 Engranaje reductor del motor de transmisión principal de la cadena transportadora (1 pieza): 0,75 KW

   4.2 Soplador de deshumidificación (1 pieza): 2,2 kW

   4.3 Soplador de circulación de calor (1 pieza): 11 KW

5. Dimensiones generales: largo x ancho x alto = 11700 x 1150 x 2500 mm

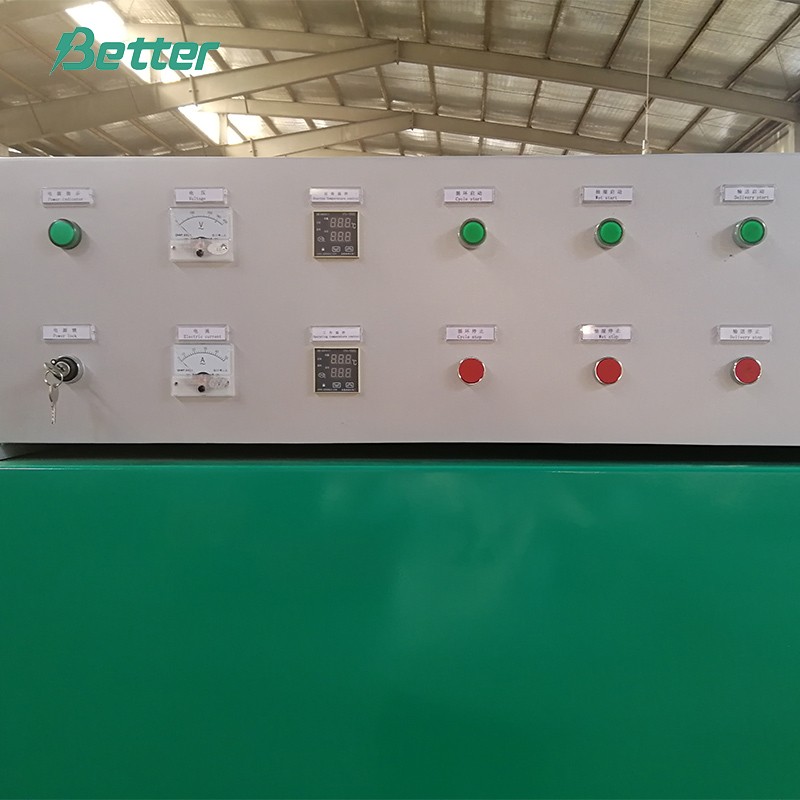

6. Composición principal: secador = 1 pieza, armario de control eléctrico = 1 pieza, apilador de placas = 1 pieza

7. Peso aproximado 4500 kg

Opción

Hay diferentes tipos de métodos de calefacción disponibles, por ejemplo, calefacción eléctrica, calefacción a gas natural, calefacción a GLP, etc.
