Composición

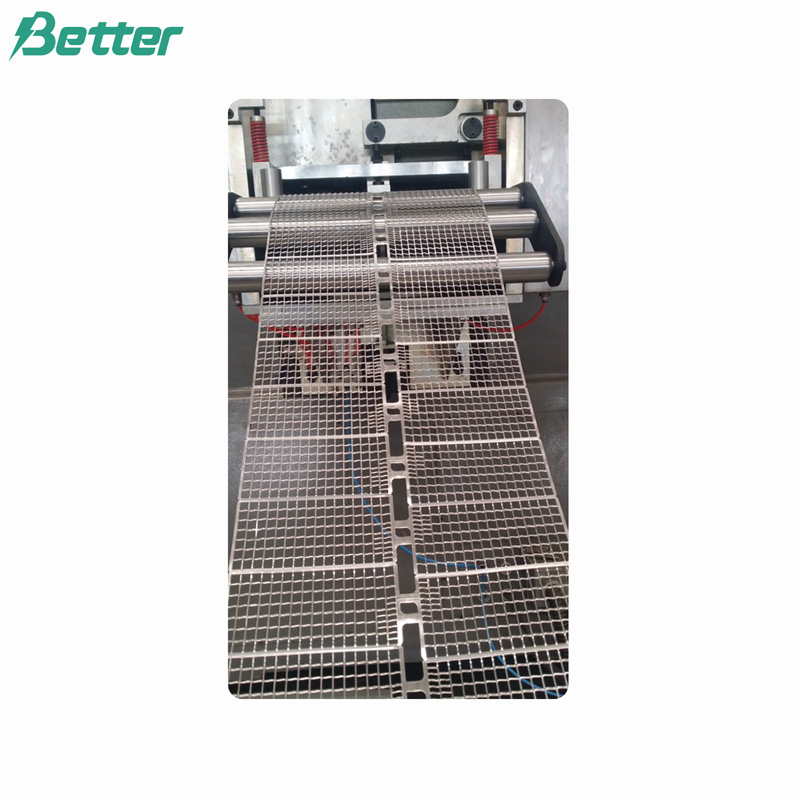

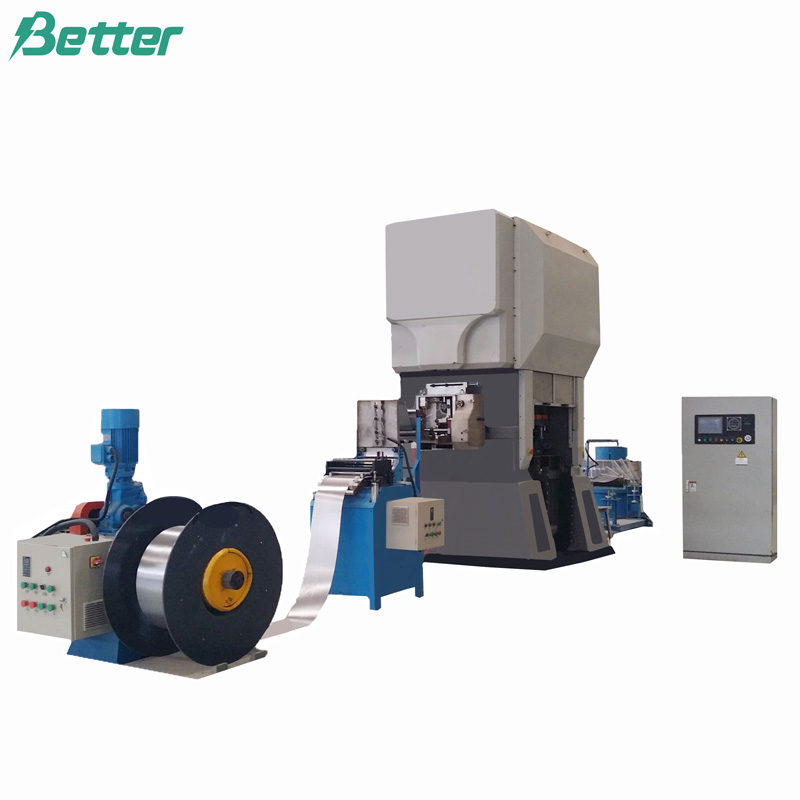

La máquina de la línea de punzonado consta de 8 partes: máquina desenrolladora, máquina de soldadura de tiras de plomo, máquina amortiguadora de nivelación, alimentador de tiras de plomo, máquina de prensado, molde de punzonado, máquina de bobinado horizontal y sistema de control eléctrico.
| Artículo | Parámetro técnico principal |
|---|---|
| Tira de plomo aplicable | Ancho de la tira de plomo: 70~340 mm, espesor de la tira de plomo: 0,7~1,2 mm |

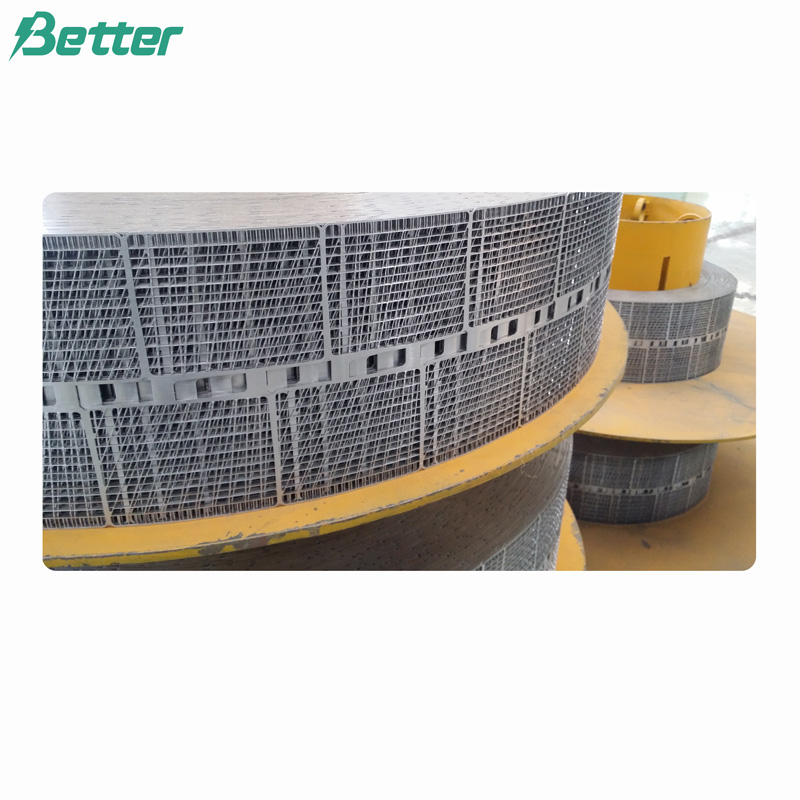

| Especificación de la rejilla producida. | Ancho máximo continuo del panel: 320 mm (altura de la rejilla*2 + altura de la lengüeta); Ancho máximo de la rejilla: 150 mm; |
| Capacidad de producción | Velocidad lineal: 28~35 m/min (cuando el ancho de la rejilla es de 150 mm); Tiempo de perforación: 170~220 veces/min |
| Potencia total | Configuración estándar: 42 kW |
| Presión del sistema neumático | 0,6 MPa |
| Consumo de aire comprimido | 3 m³/h |
| Artículo | Parámetro técnico |
|---|---|
| Tamaño máximo de pegado | Ancho de la tira: 80~330 mm Espesor de la placa: 08~25 mm |
| Velocidad de pegado | 20~3,5 m/min (diferente del diseño de la rejilla) |
| Uniformidad de pegado | ±0,05 mm |
| Potencia instalada de la máquina de pegado | 14,5 kW |
| Dimensiones generales de la máquina de encolado | 2385*1540*1880 mm |
| Precisión de la cortadora de rollos | Precisión del ancho: ±0,5 mm, tolerancia de la posición de la lengüeta: ±0,5 mm |
| Velocidad de transferencia del secador | 3~28 m/min (control de frecuencia) |
| Control de temperatura | 80~180℃ (precisión de control: ±2℃) |
| Método de calentamiento del secador (tipo vapor) | Potencia instalada: 82 kW (la potencia de calefacción auxiliar es de 72 kW) Presión de vapor: 0,3~0,4 MPa |
| Calefacción eléctrica | Potencia instalada: 163 kW (la potencia de calefacción eléctrica es de 158 kW) |
| Gas natural | Potencia instalada: 15 kW Consumo de gas natural: 10~15 m³/h Presión del gas natural: 3,5~4 mpa |
| Dimensiones generales de la secadora | L*An*Al = 10500 mm*1495 mm*2392 mm |
